Specification:

- Measuring power range: - 60 ~ +30dBm (0 ~ - 40dbm has good linearity)

- Measuring power resolution: ±0.1 dBm

- Measuring frequency range: 100K~10GHz (the frequency range of different models is different)

- Input impedance: 50ohm

- Dynamic range: 90dB

- Working voltage 5VDC (power supply via TYPE-C line)

- Charging current: 300mA

- 66 x 36 x 24cm (excluding protruding N head, refer to the given mechanical drawing for details);      The fuselage is made of aluminum alloy shell processed by CNC, and its weight is less than 100g.



Features:

- Support a variety of high-speed dynamic acquisition, with a maximum of 500kbps (2uS) upper computer acquisition.

- Up to 10GHz RF signal acquisition function is supported.

- Built-in digital programmable attenuator (0-31.75DB), the maximum input power measured with digital attenuator is 30dBm (1W), and the dynamic range is +30dBm to - 60dBm.

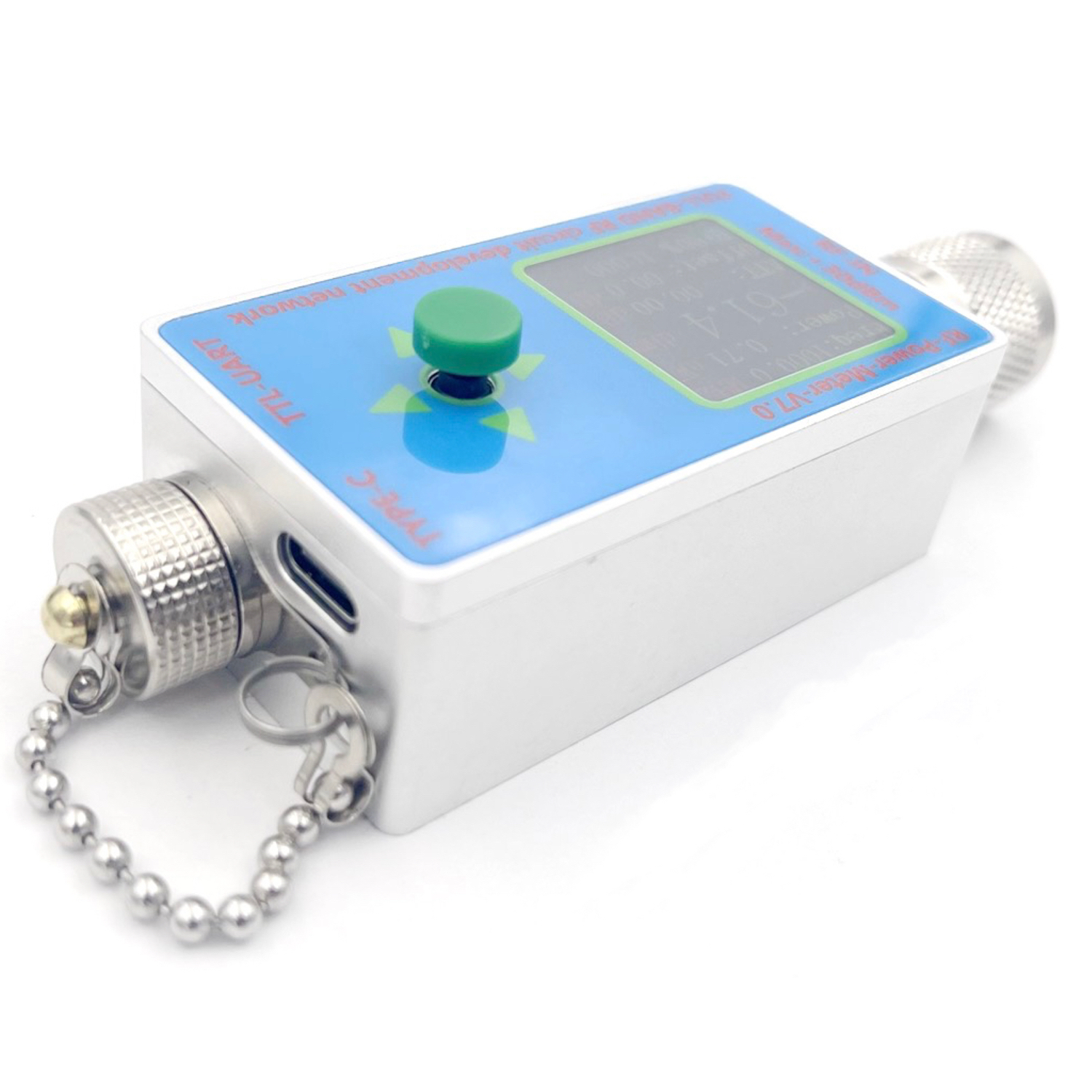

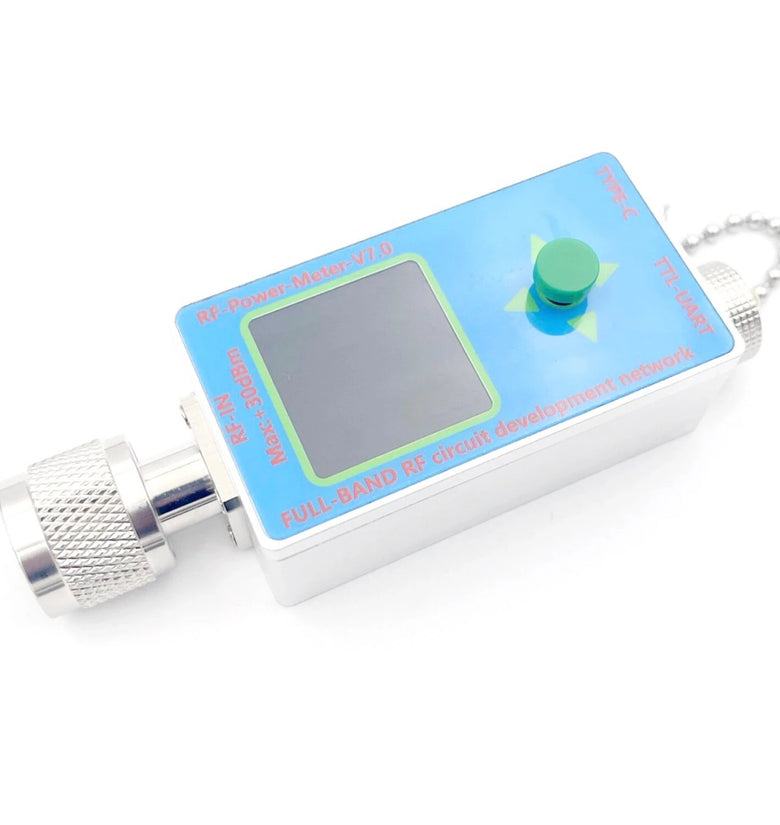

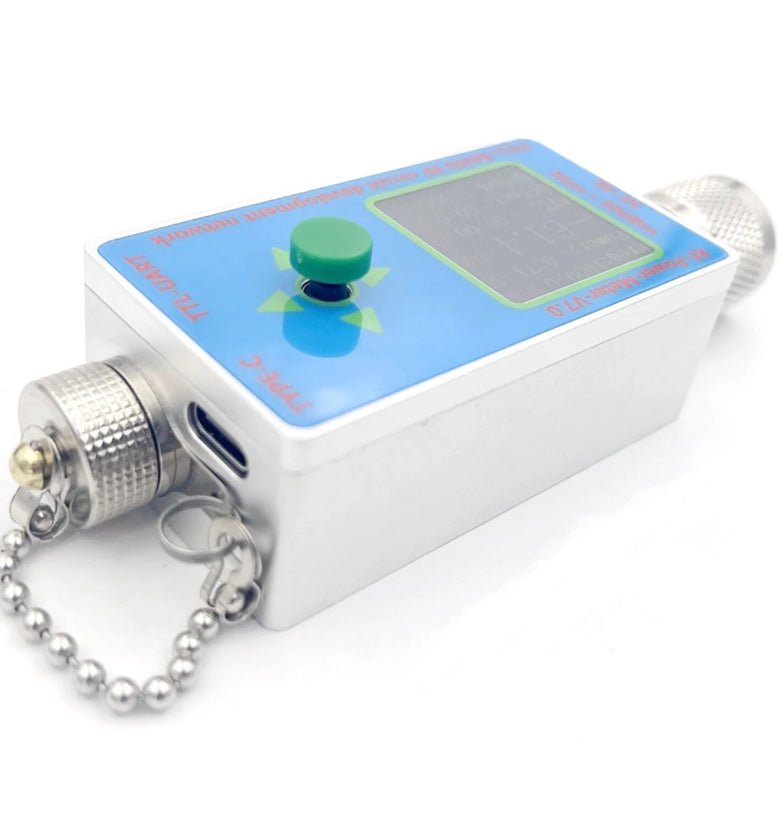

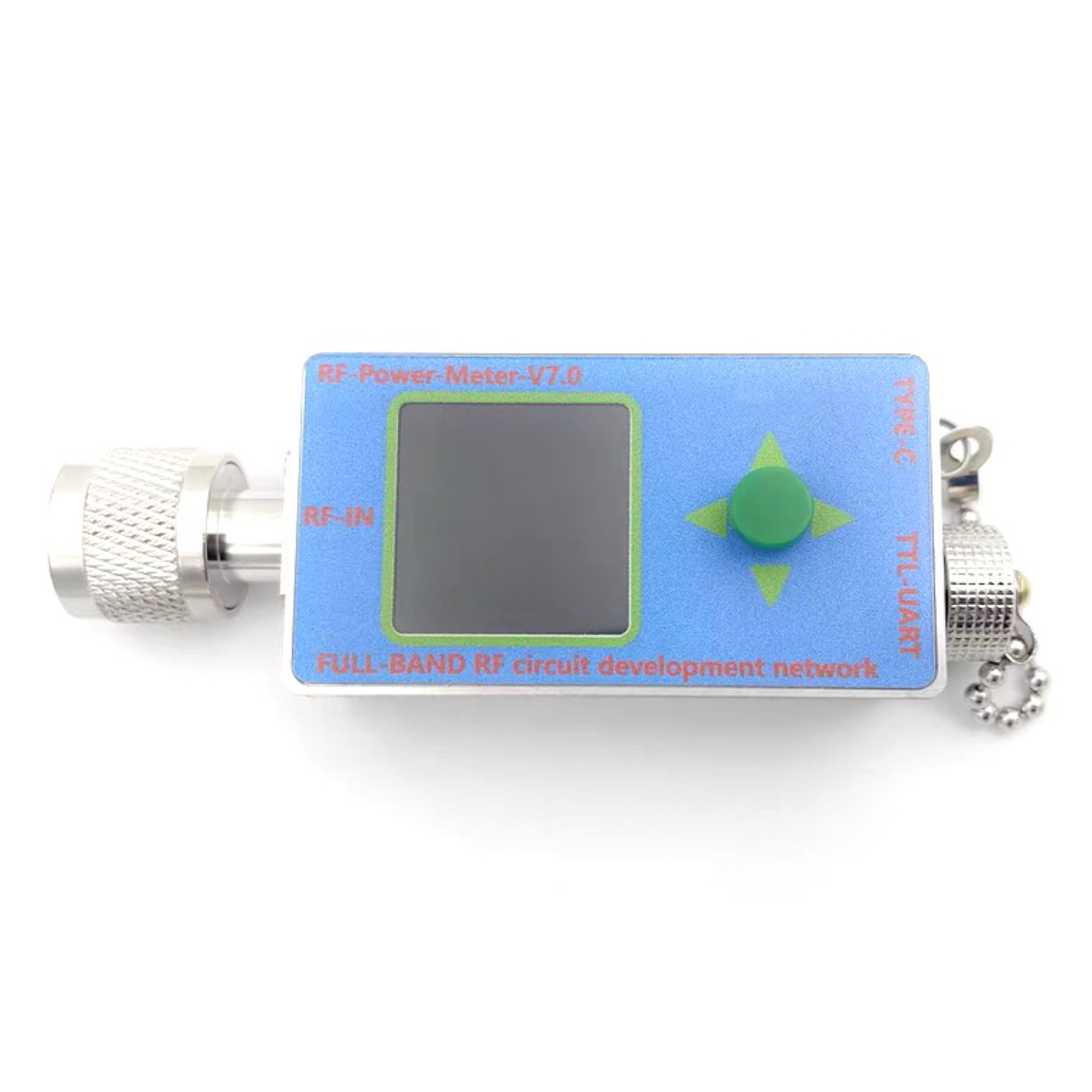

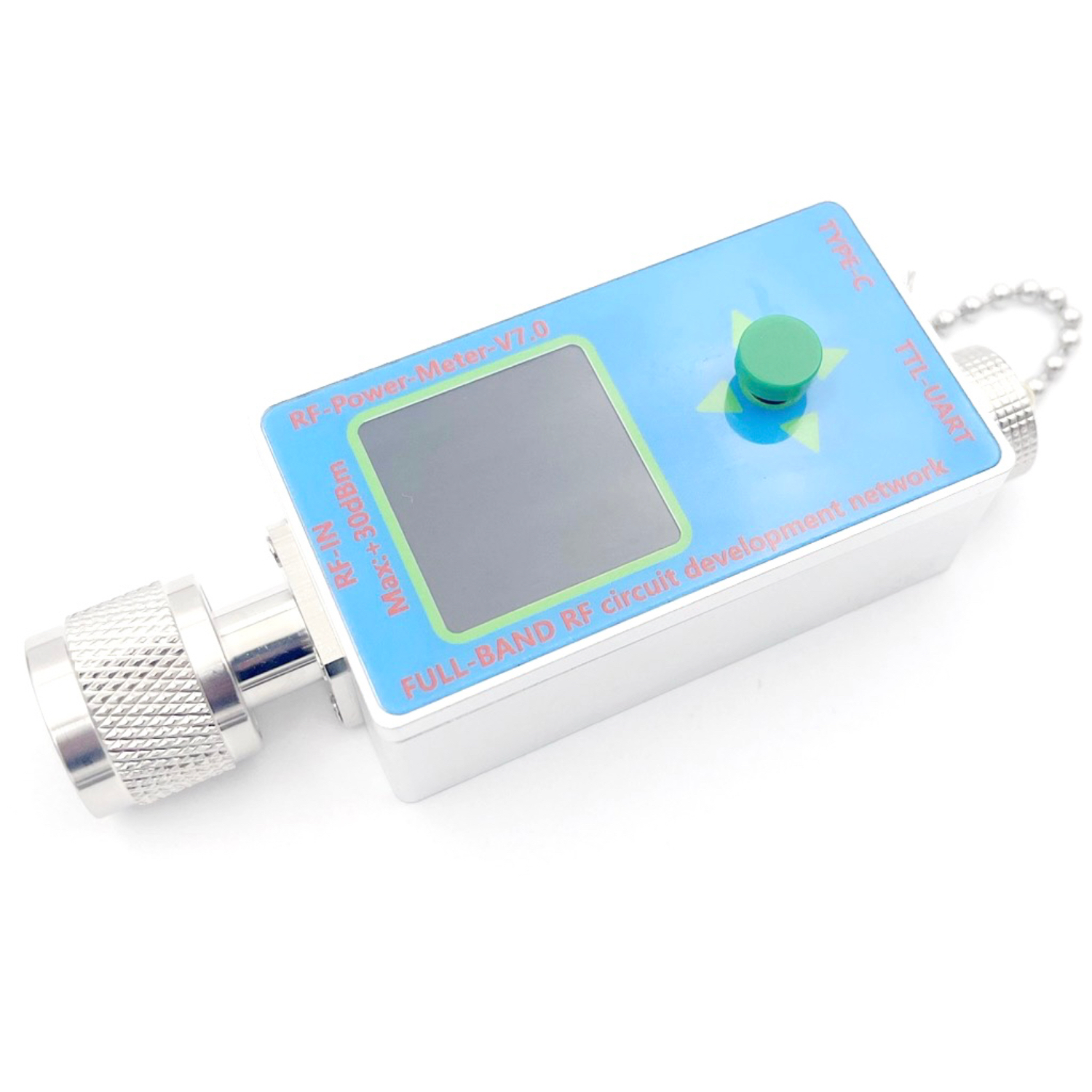

- The power meter V7.0 comes with 1.3-inch TFT LCD and built-in Li battery, which can be operated offline.

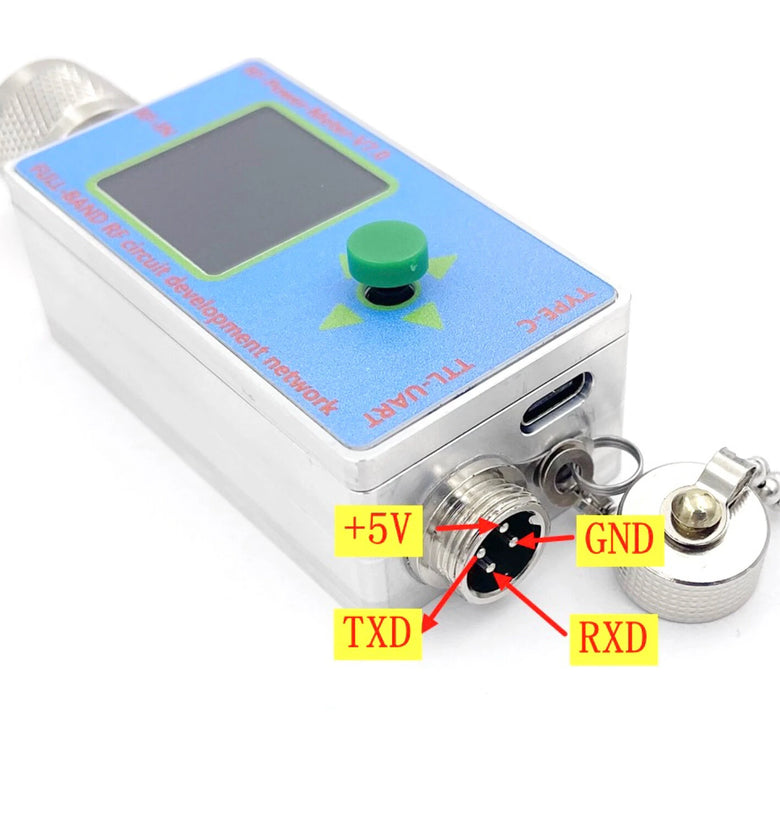

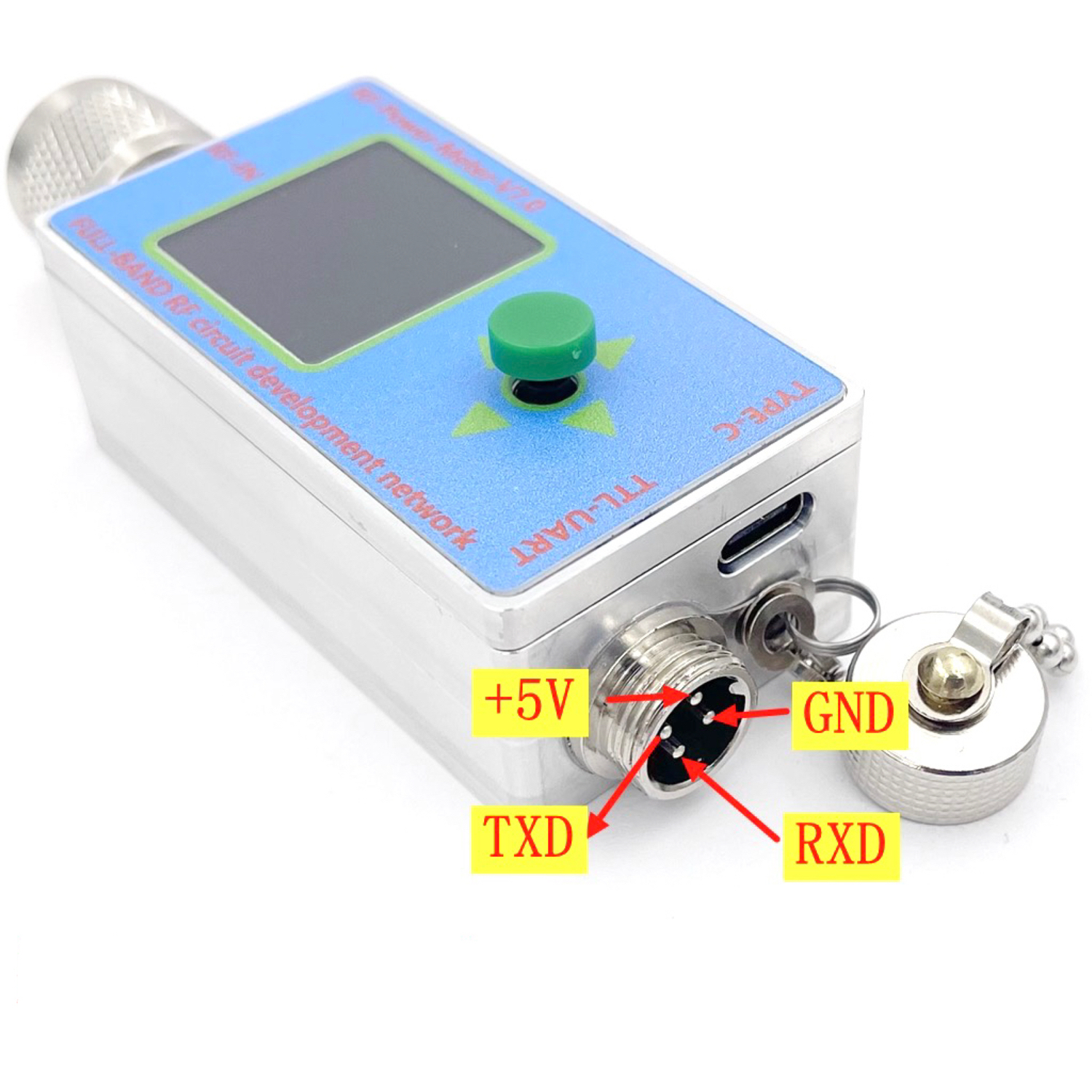

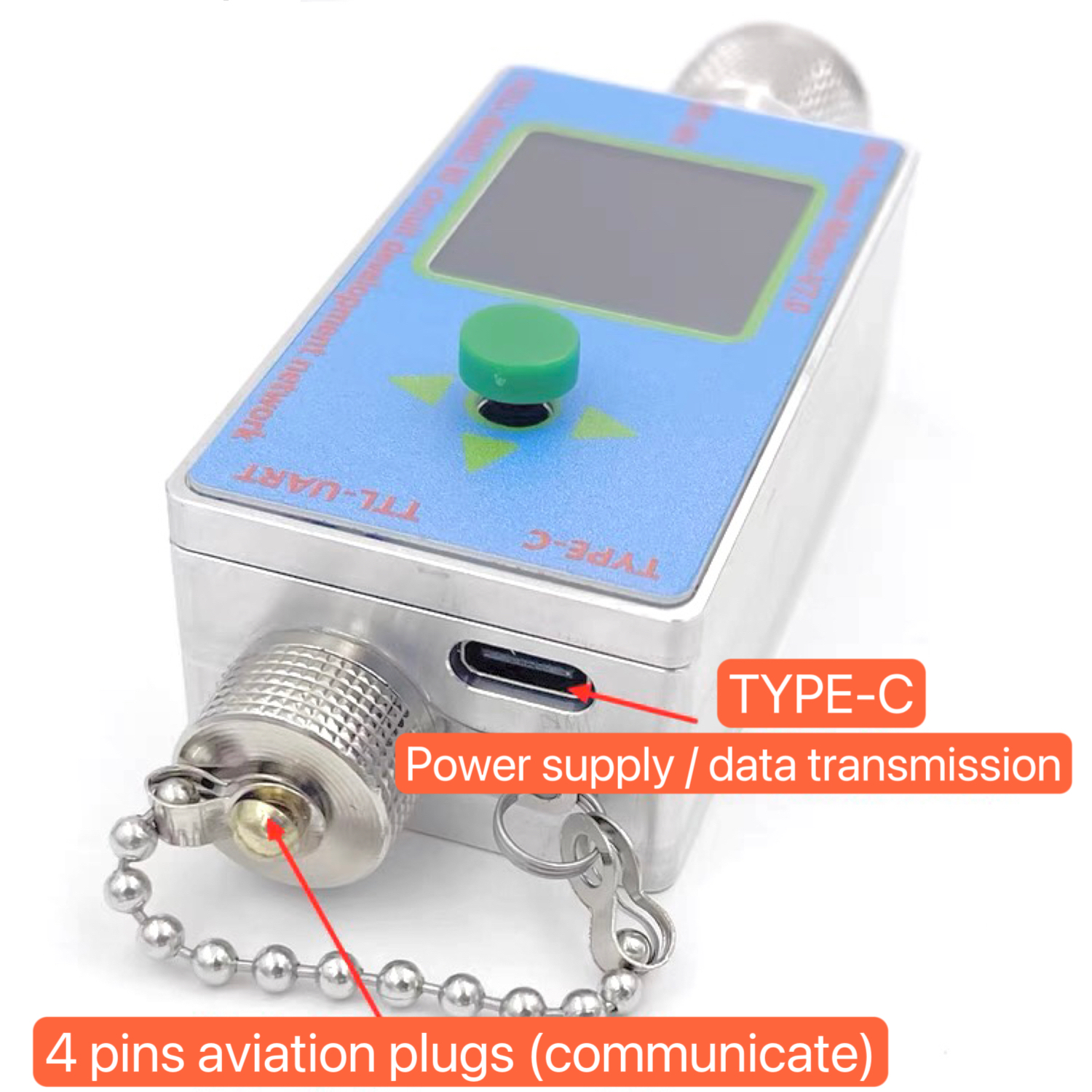

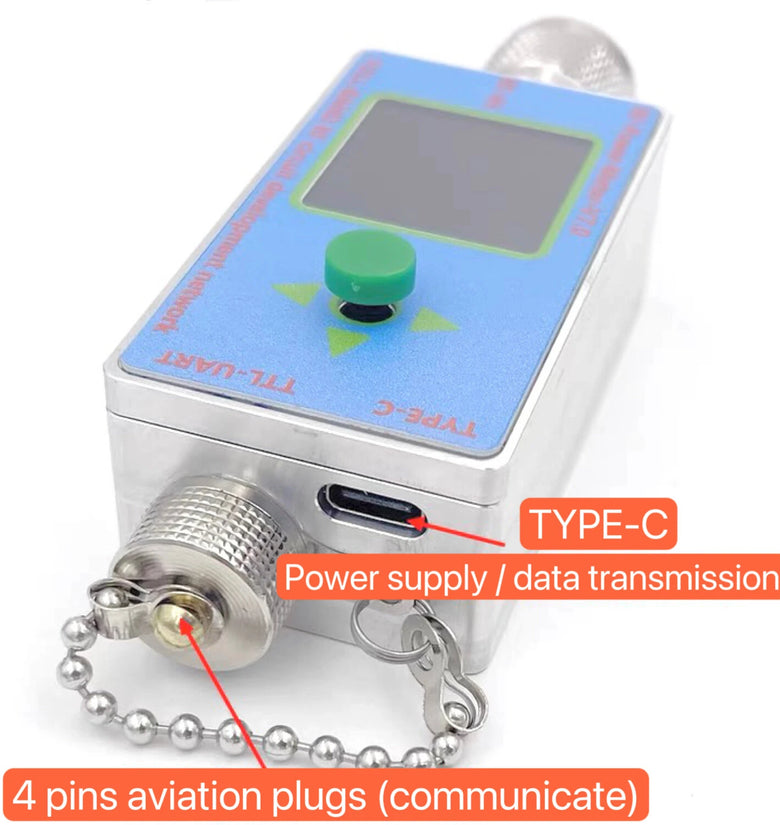

- The 4-port aviation plug is used to provide TTL serial port reading and writing function, and provide single and continuous data reading mode.

- The upper computer has two MARK cursor functions to measure the modulation pulse width;      Automatic calculation of maximum and minimum values;      The maximum storage depth is 500 points;      Support suspension, data saving and export functions.

- RF input interface: N-type male



Application:

- Calibration of RF instruments

- Test and maintenance of RF equipment

- Measurement of standing wave ratio of RF circuit (adding feedback bridge)

- Measurement of return loss of RF circuit

- Interference test between wireless communication equipment

- RSSI (received signal strength indication) and transmit power level test

- Performance evaluation of step attenuator

- Amplifier gain and network attenuation measurement

- Measurement of forward power and reflected power in directional coupler

- For GMSK modulation GSM signal power measurement



How to turn on/off the machine:

Press the button, turn to right and hold to power it on.     Long press the button to power it off.

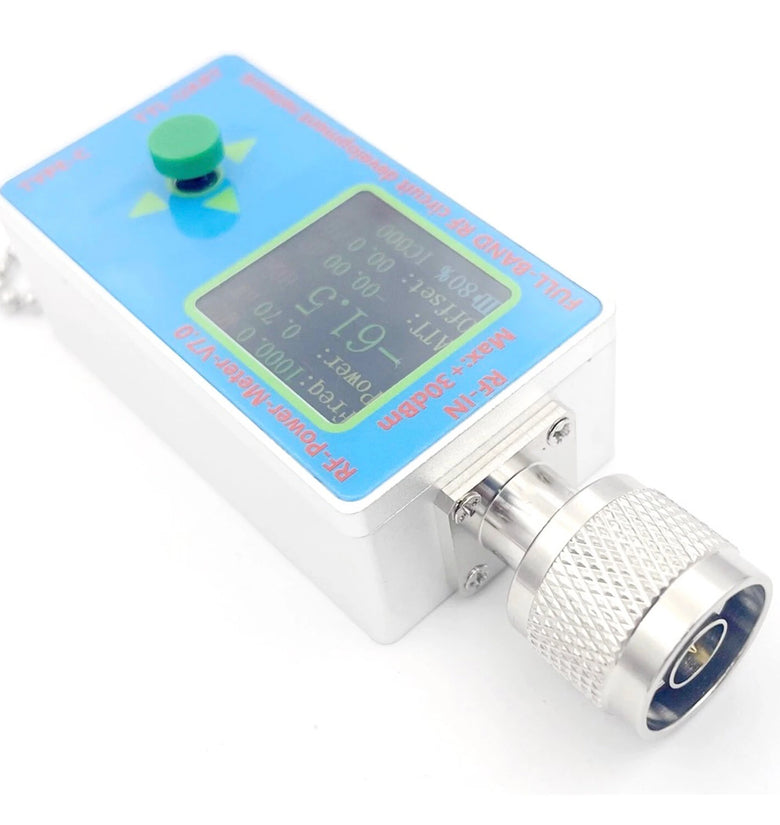

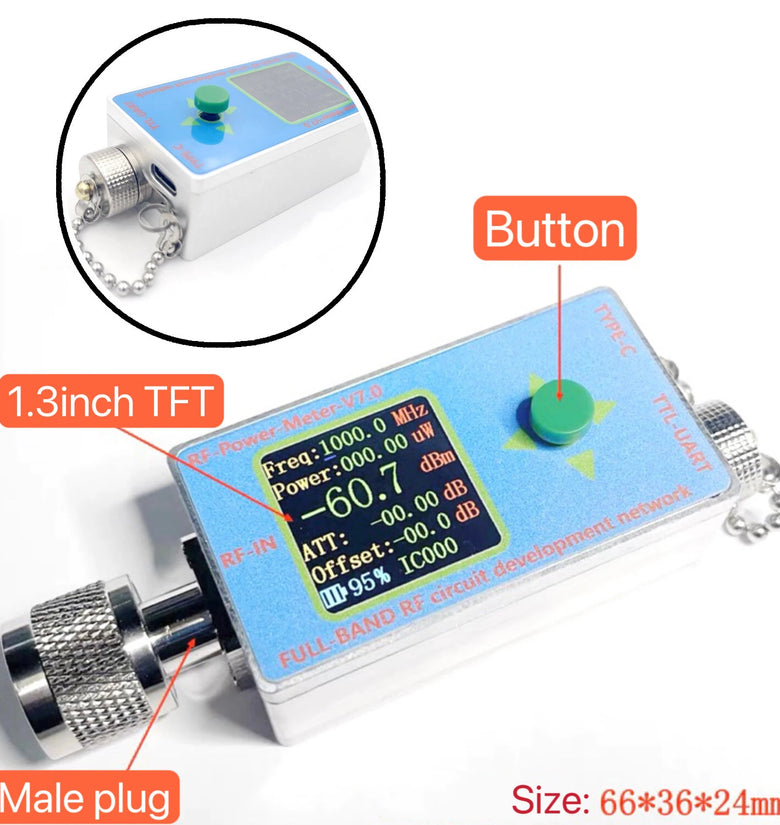

Instruction of the display：

Freq: Frequency setting, this data is keyed in to calibrate the test error at different frequencies, not the value measured by the power meter.

Power: measured power value in W

DBm defines milliwatt.     0 dBm=1mw;

DBW defines watt.     0 dBW=10lg1W=10lg1000mw=30dBm

ATT: Internal numerical control attenuator value of the power meter.     Attenuation range: 0 to 31.75DB, which needs to be set when measuring signals greater than 0 dBm to improve measurement accuracy.

Linearoffset setting value.

The first function: When ATT is added, the offsetneeds to be set throughoffset;

The second function: is to calibrate interface errors;

The third function: If an amplifier is added externally or there is a standard signal source, the relative error can be set through this value.

95%: internal lithium battery level prompt

IC000: machine internal address

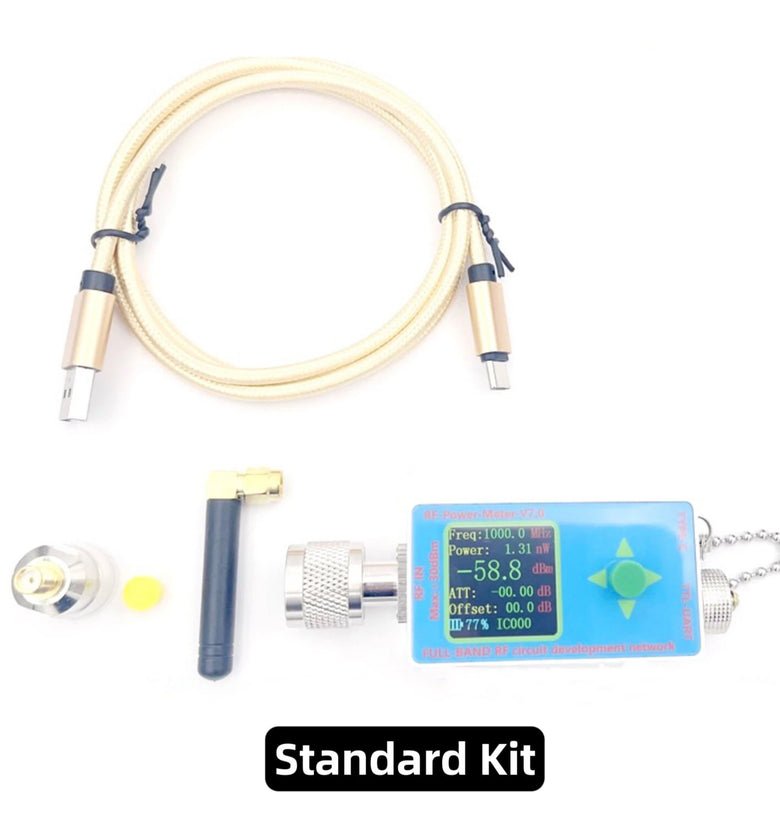

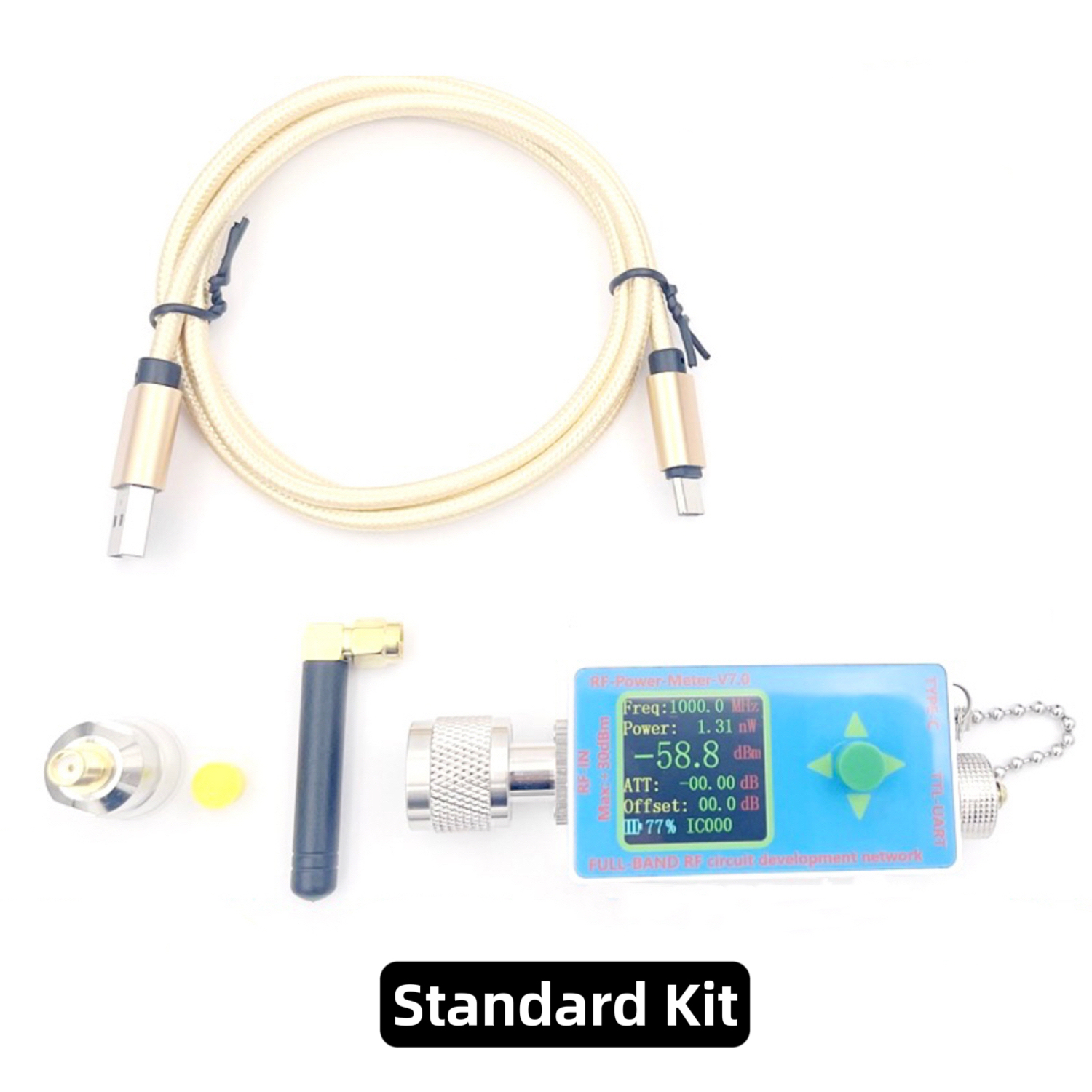

Package included:

Type A:

1 x RF-Power-Meter-V7.0

1 x USB-C cable

1 x N to SMA adaptor

1 x 2.4G/5.8G antenna

(the TTL cable is not included in the standard kit)

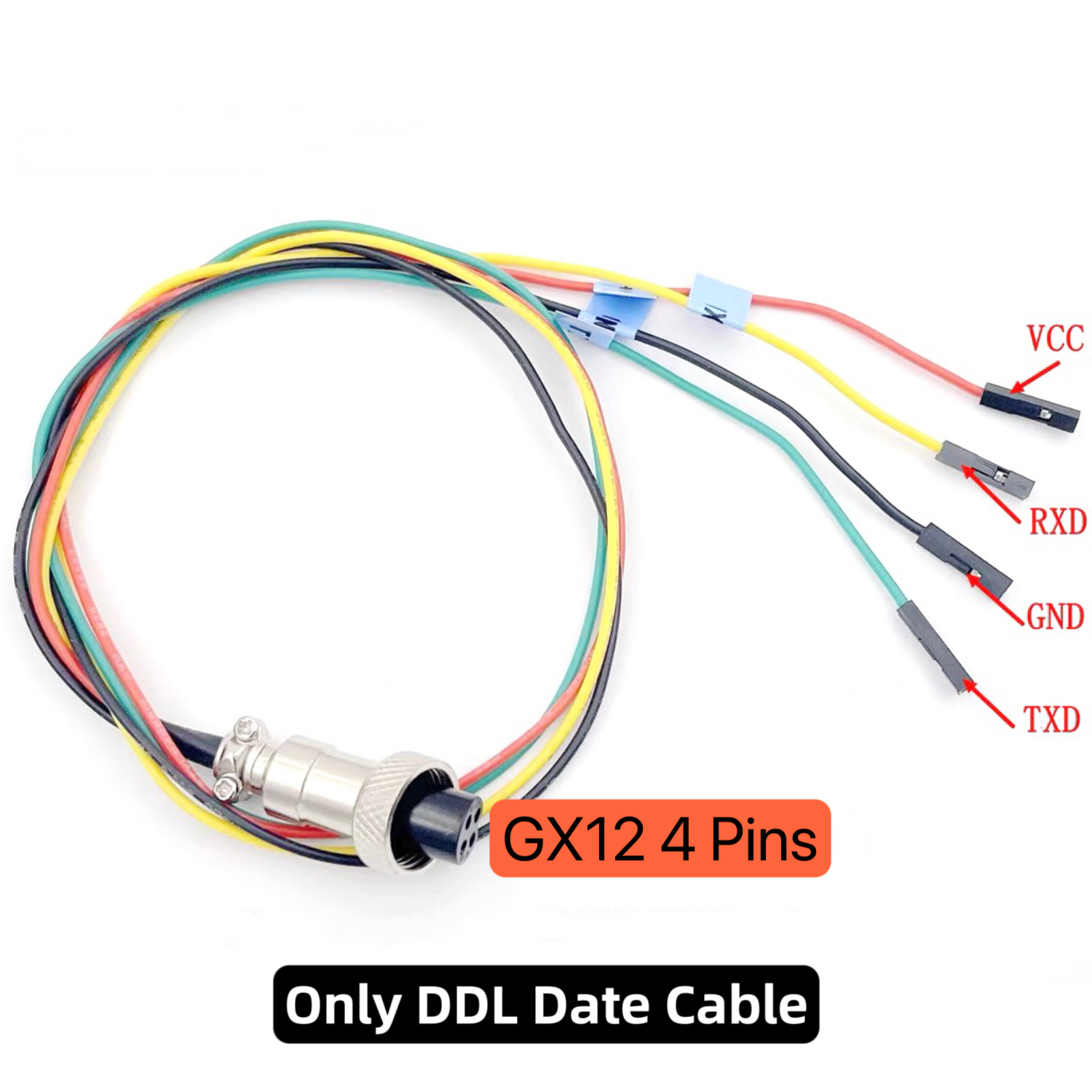

Type B:

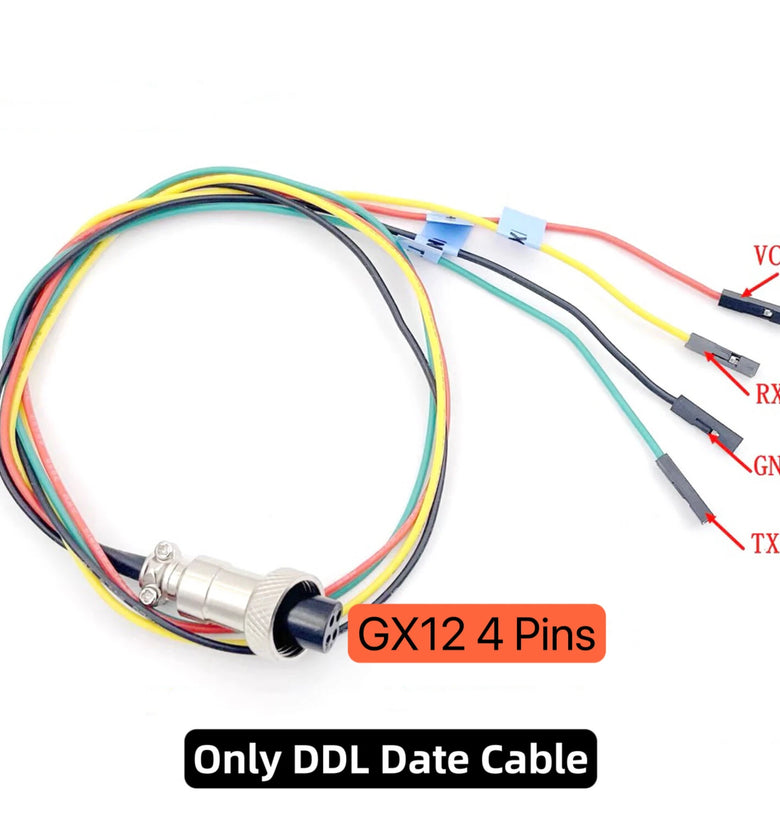

1 x TTL Cable (Only for  100K-10GHZ RF Power Meter)
