This product is an example of a combination of an oscilloscope, a signal generator, and an autorange multimeter. It can simultaneously measure a variety of electrical parameters or capture waveforms, and display the electrical parameters or waveforms of electrical signals. Multifunctional design, with auto-ranging, count true RMS measurement, data hold, and automatic shutdown functions. Supports voltage, resistance, capacitance, diode, current test. It can easily handle measurement in various fields, widely used in the fields of testing and debugging electronic circuits, troubleshooting and repairing electronics, communications, computers, etc.

Features:

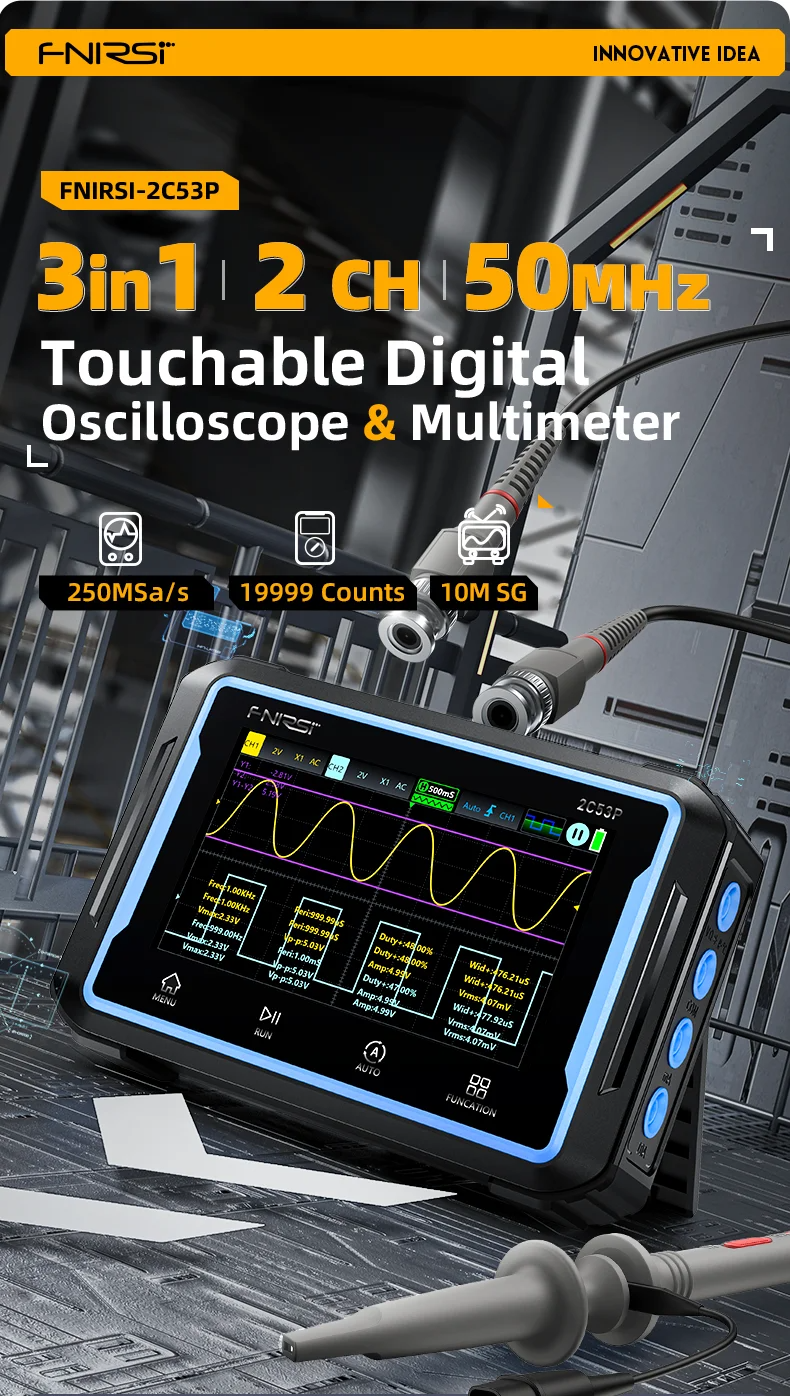

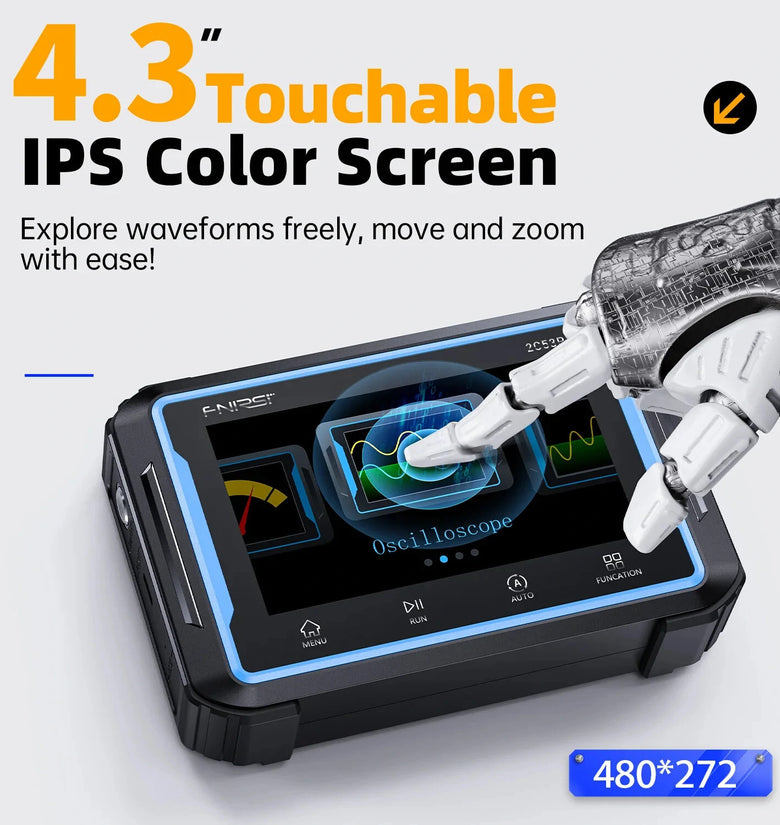

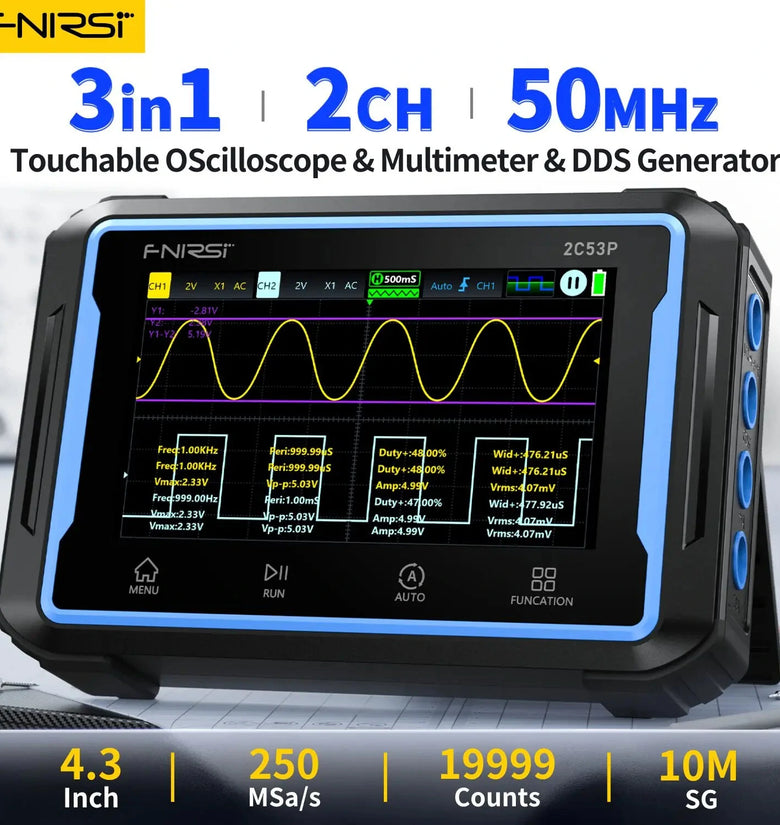

【3in1 Design & Comprehensive Measurement】: Integrates the 50MHz bandwidth oscilloscope, 4.5-digit high-precision multimeter, and 10M signal generator functions into one unit. It features a 4.3-inch IPS touchscreen, enabling multi-faceted and precise electronic signal detectionand analysis. This versatile design fulfills both professional testing requirements and the diverse needs of educational experimentation.

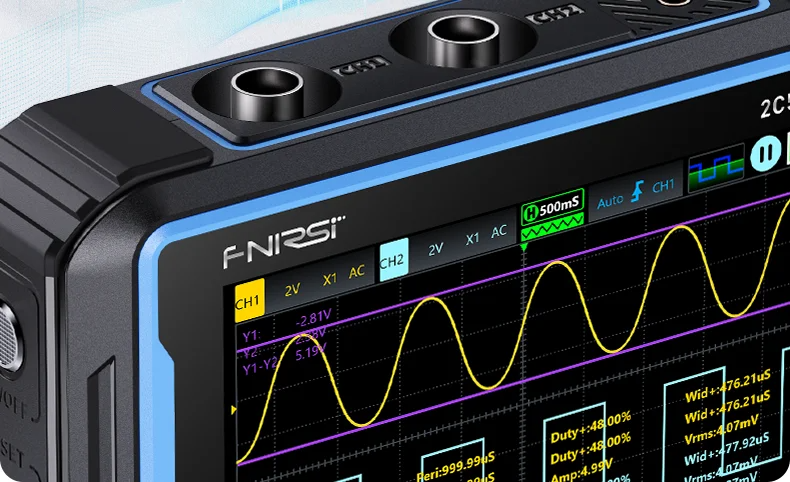

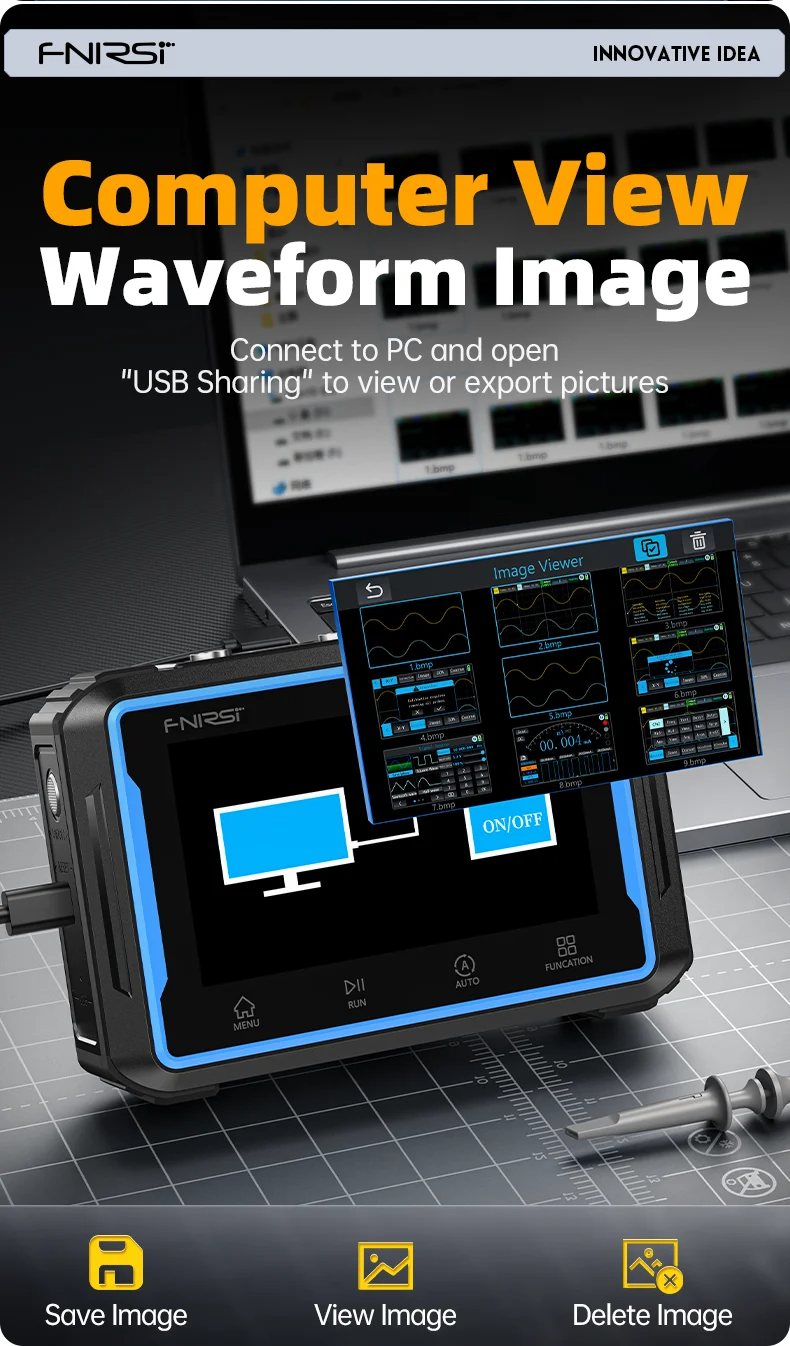

【Oscilloscope Function】: Easy to manage oscilloscope imaging, which can be connected to the computers via USB cable for secondary analysis, making professionalism more convenient. Support saving/viewing/deleting imaging to ensure professional and convenient data management. Powerful waveform computing ability, real-time, accurate addition, subtraction, multiplication, and division operations, in-depth analysis and processing of complex signals, waveform computing display clearer, help in signal processing and troubleshooting.

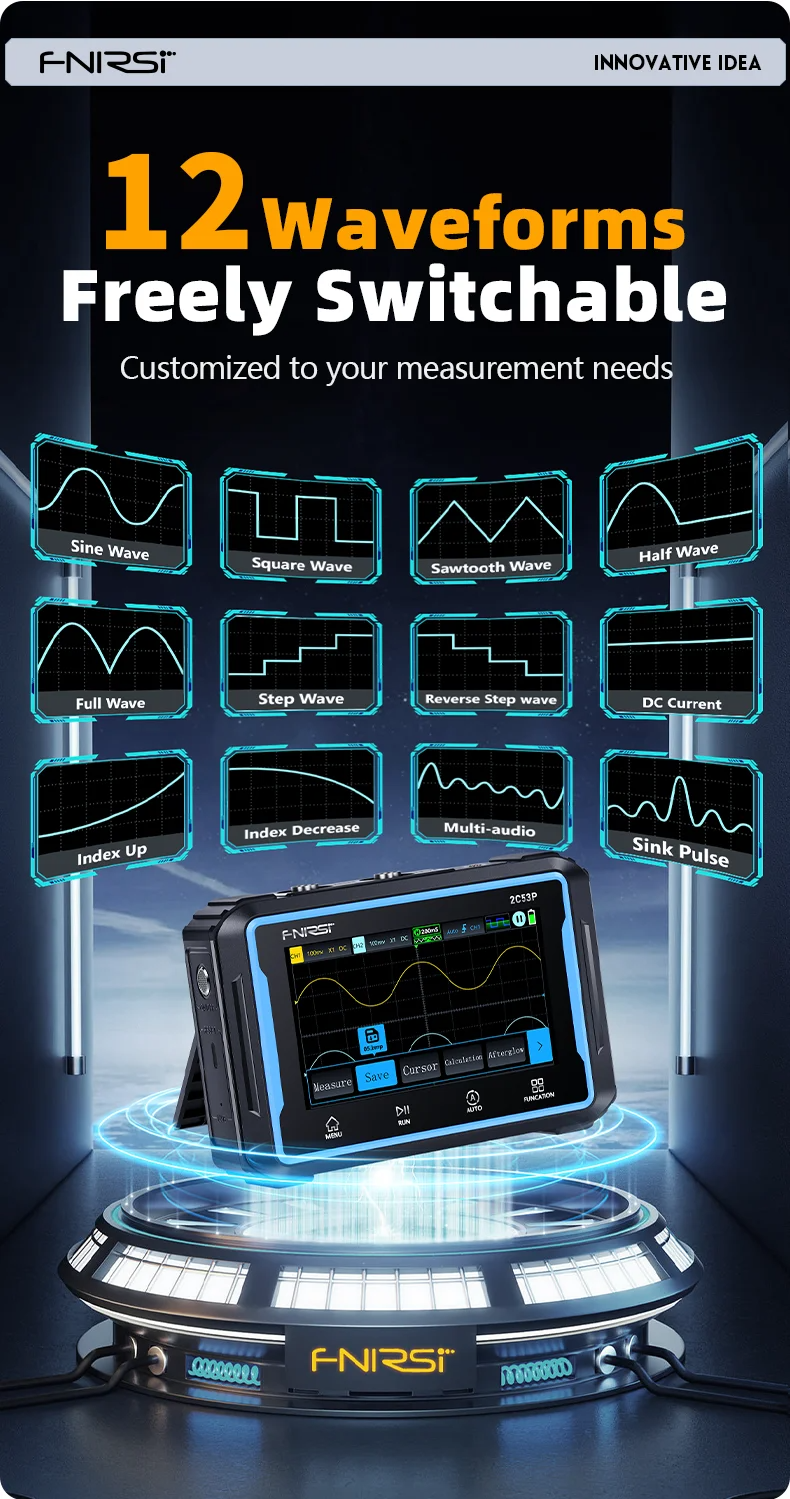

【Signal Generator Function】: This signal generator featuring a 12-kind adjustable waveforms, encompassing sine waves, rectangular waves, sawtooth waves, half waves, full waves, positive stepped waves, inverse stepped waves, direct current signals, exponential rise/fall, multiple audio signals, and sink pulses. This offers high flexibility and practicality for emulating various signal environments, assessing system responses, and enhancing teaching demonstrations.

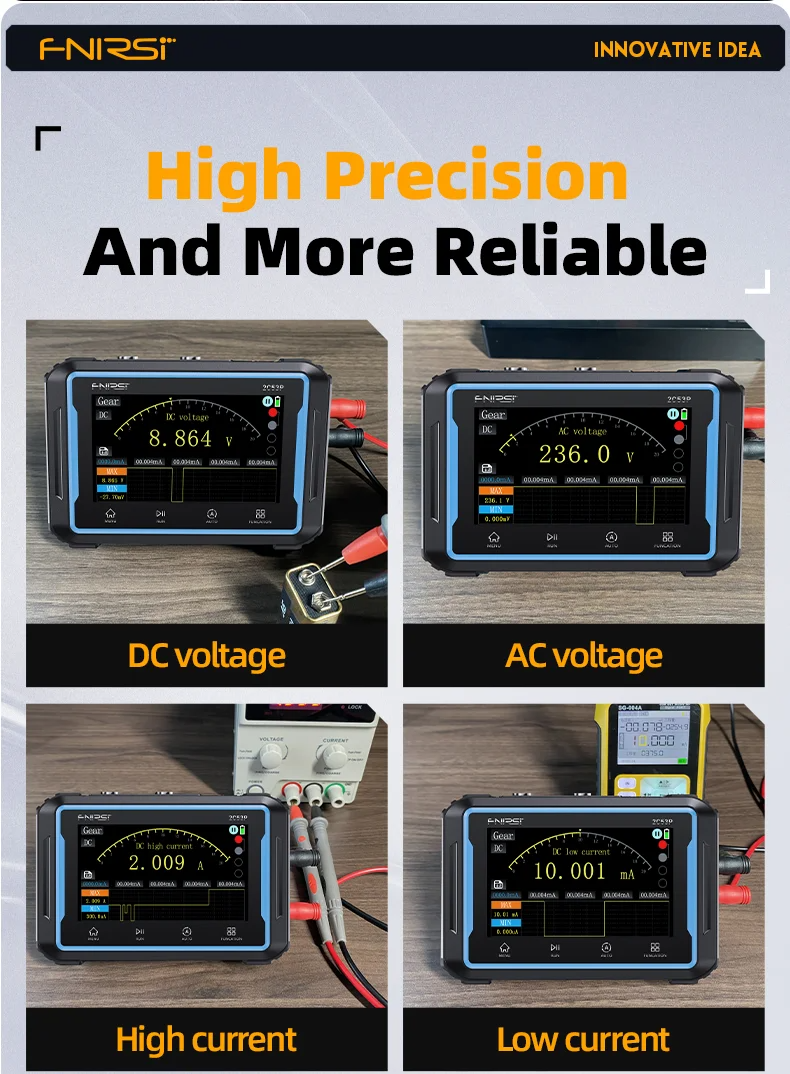

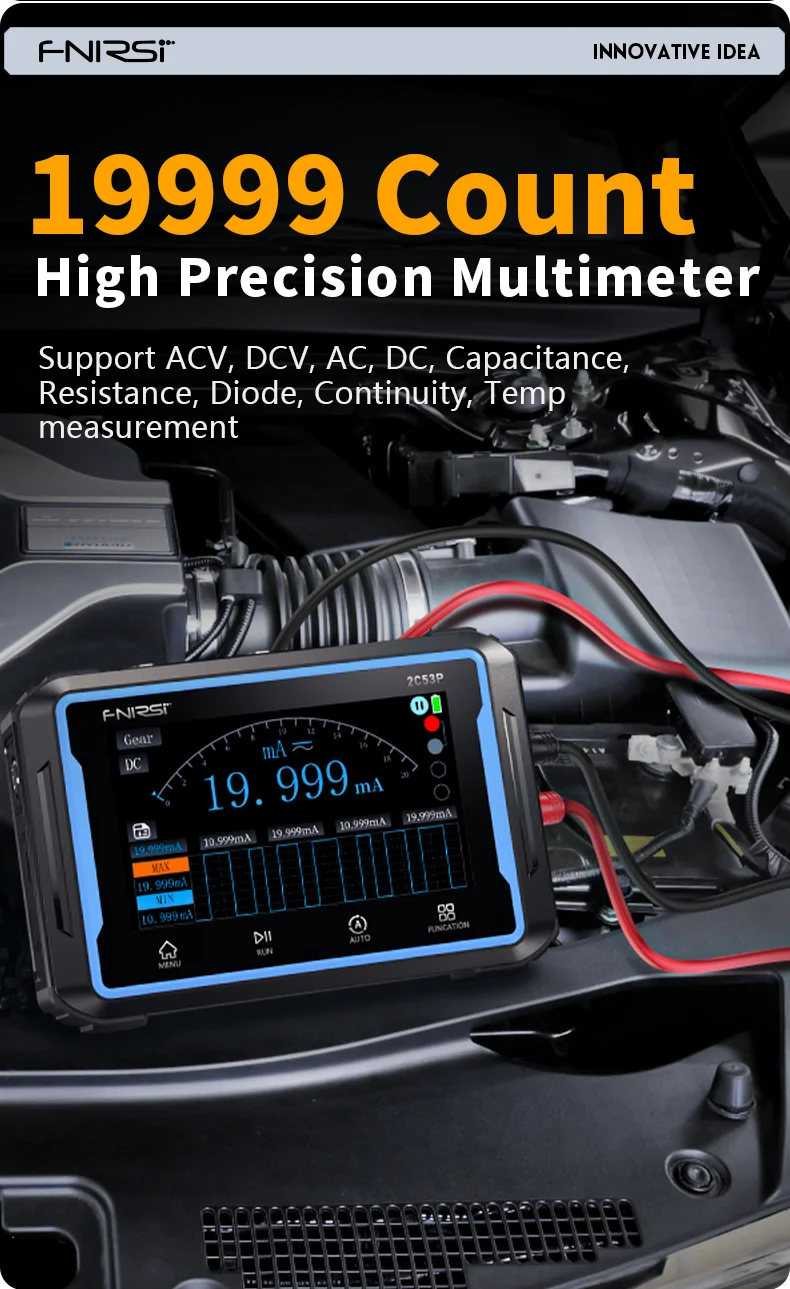

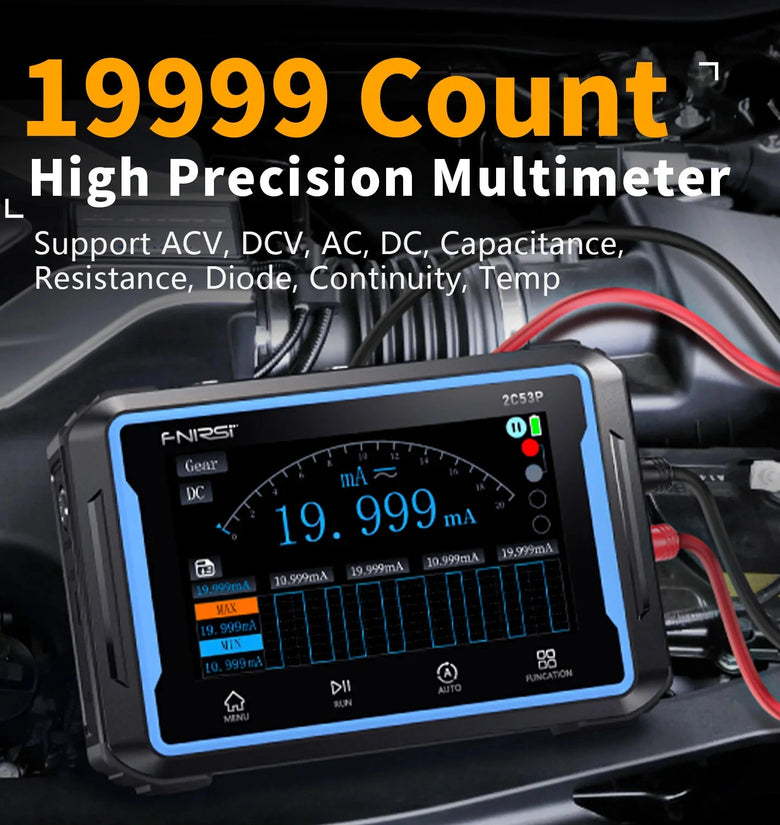

【Multimeter Functions】: Supports DCvoltage, ACvoltage, high current, low current, resistance measurement, capacitance measurement, temperature measurement, diode measurement, and on/off measurement functions, making it a useful tool for electronic engineering, maintenance debugging, and educational research.

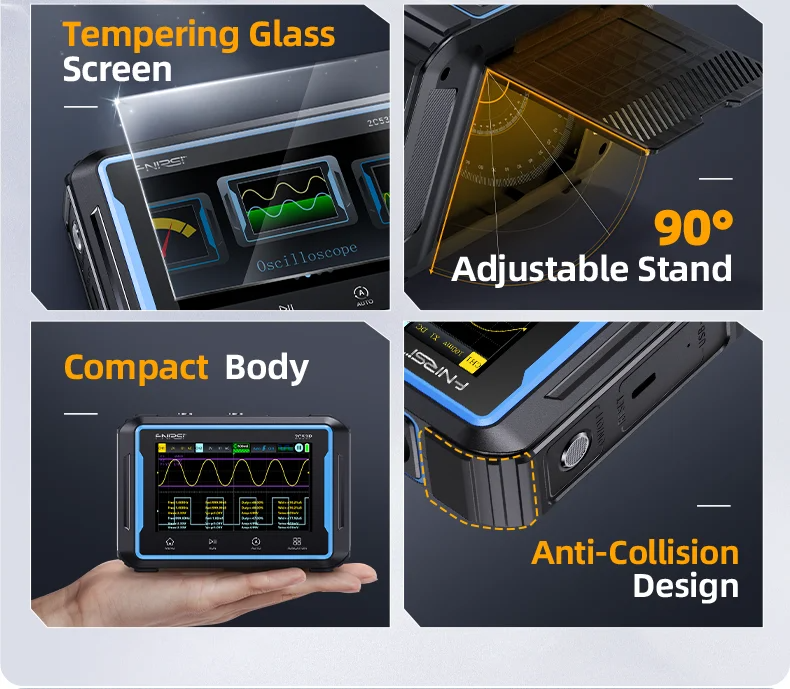

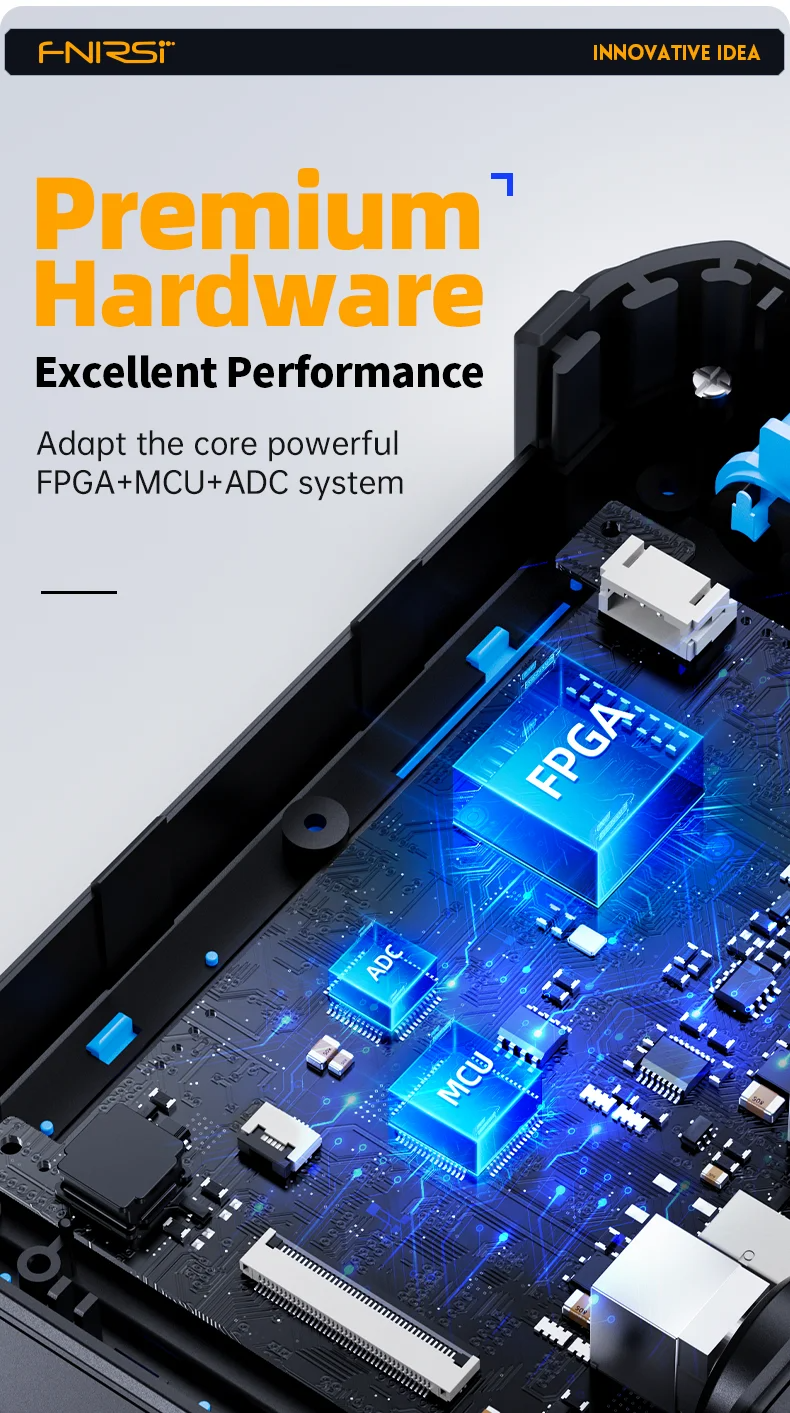

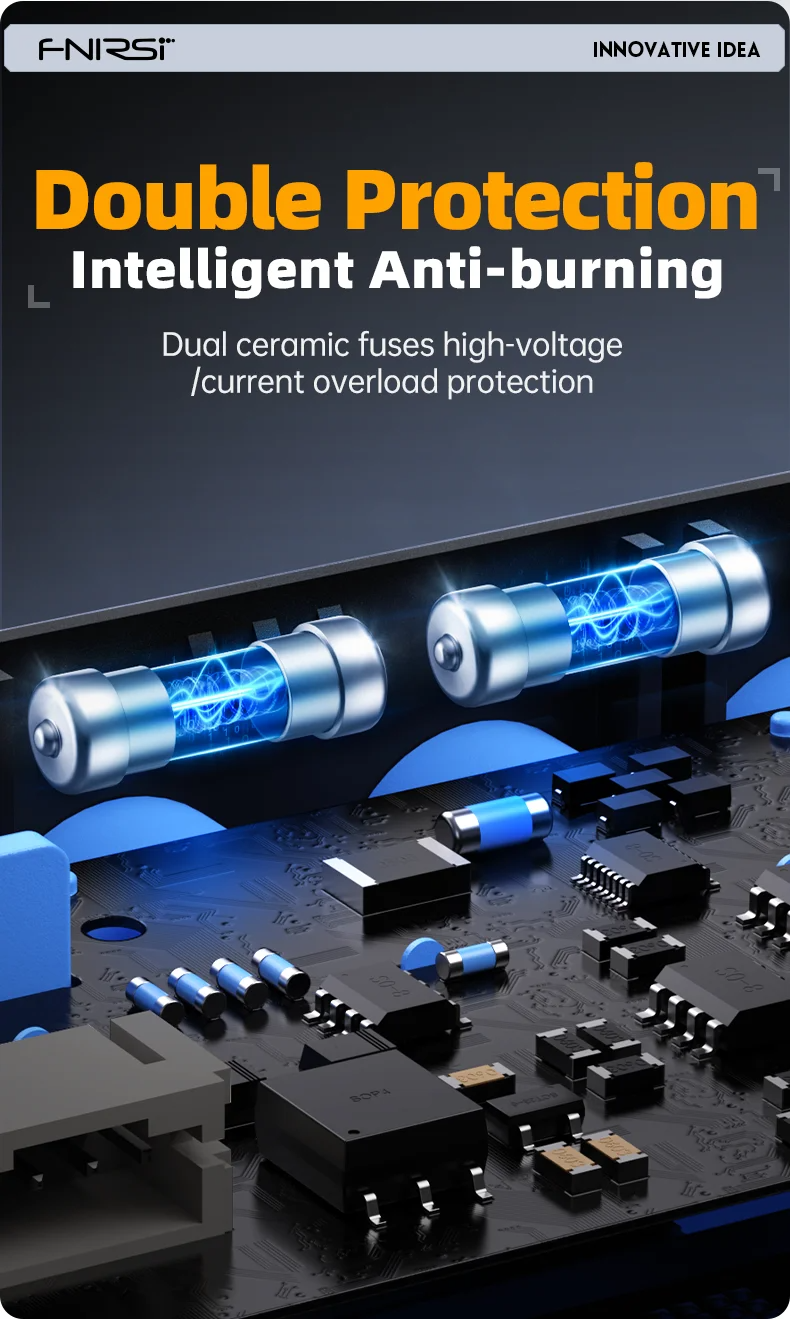

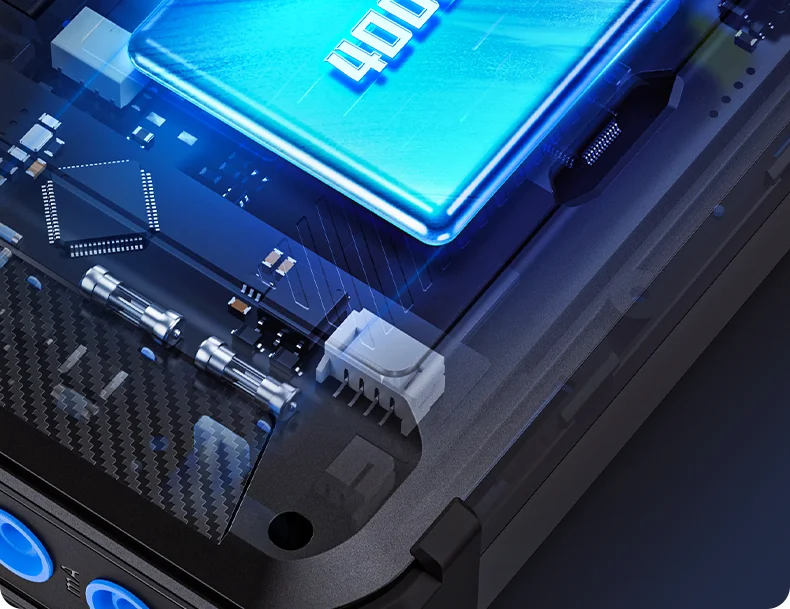

【Intelligent Burnproof Design】: The combination of FPGA+MCU+high-speed ADC architecture guarantees smooth and crisp waveform visualization. The G+G tempered glass screen and a shock-resistant silicone bezel makes the device is not only resistant to wear but also effortlessly portable, adapting seamlessly to various harsh environments. Enhanced with an intelligent burnproof feature and a dual fuse system, it ensures safer operation even in the event of misconfiguration, further enhancing user safety.

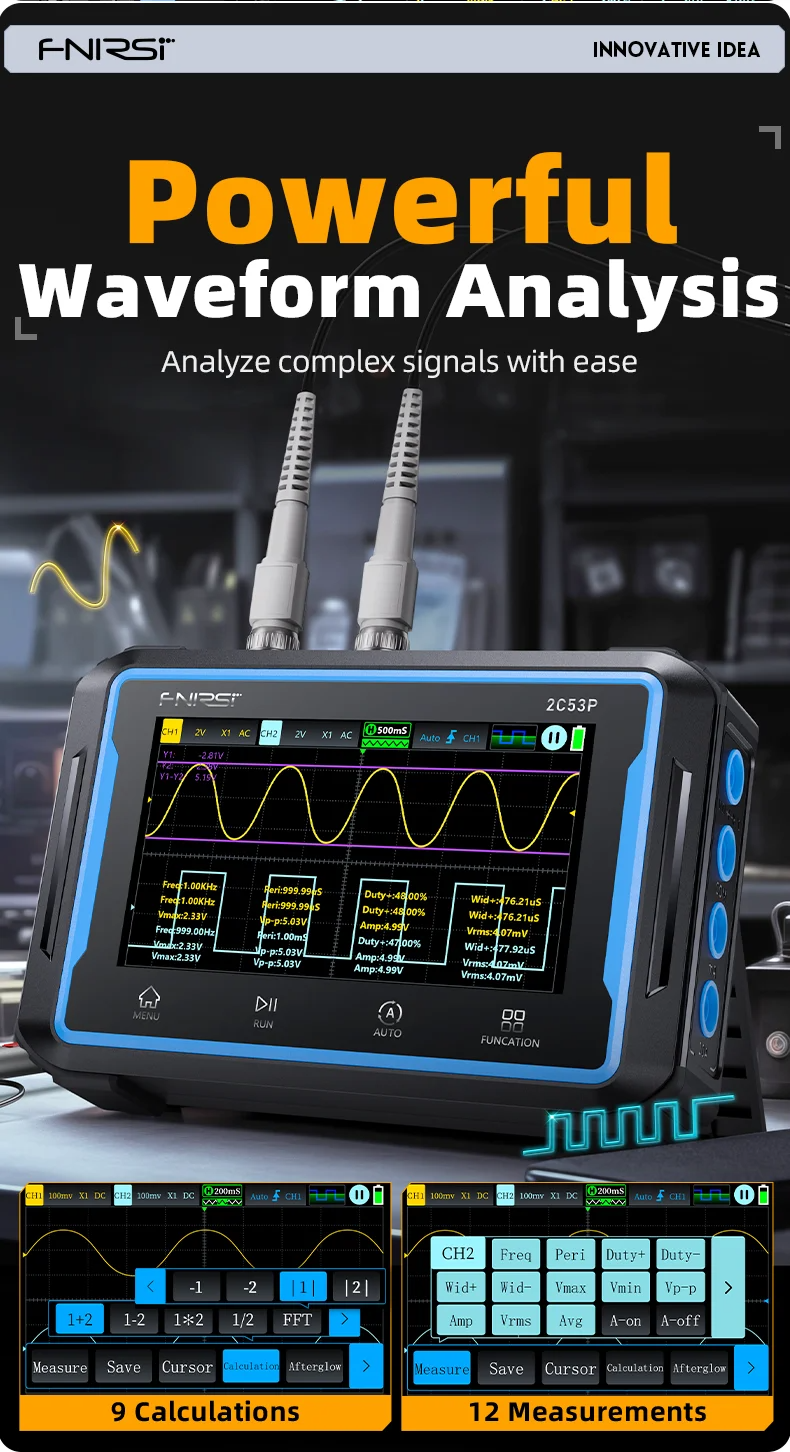

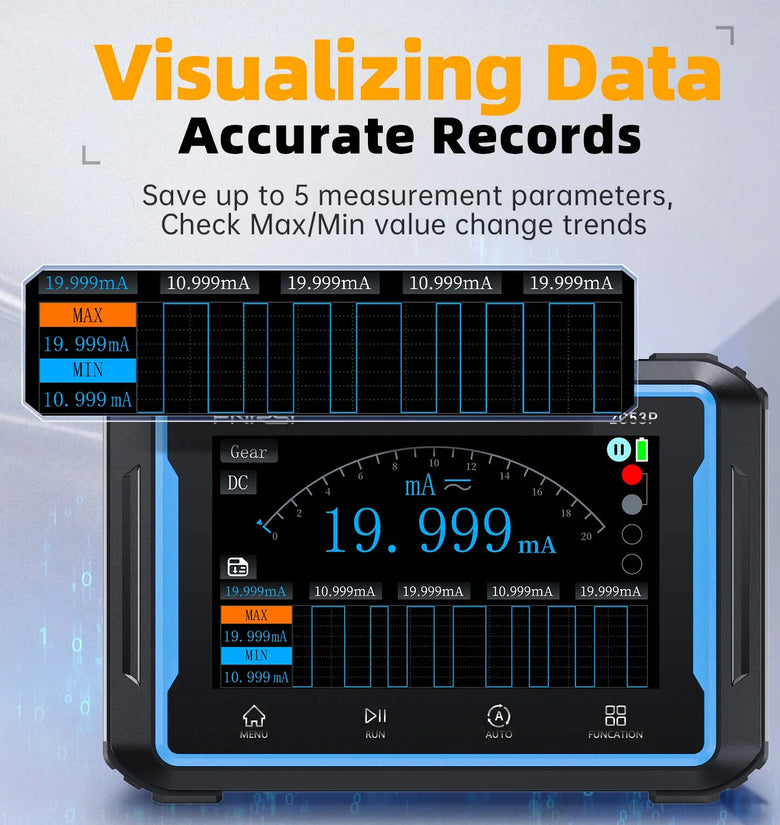

【Powerful Data Analysis & Storage】: This device supports FFT spectrum analysis, mathematical operations, cursor measurement, X-Y mode, and other functions. It is equipped with 19.6K LUTs logical resources and real storage depth, and can save up to 5 groups of measurement data. This allows for in-depth analysis and visualization of data management.

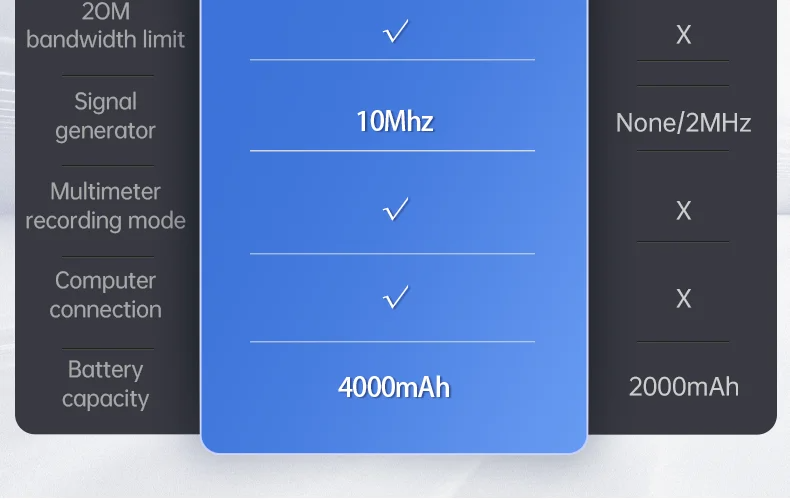

【Convenient Operation &  Efficient Triggering】: The operation interface is simple and intuitive, with one-button Auto function for quick setup, 20M bandwidth limiting function for precise positioning of weak signals, and multiple triggering modes to adapt to complex measurement needs, so that every measurement is efficient and accurate. Through data visualization and precise memory function, changes in various measurement parameters are captured and displayed in real time, forming a clear and concise data trend graph, making data analysis more intuitive and accurate

【Rechargeable Battery & High Portability】: A built-in 4000mAh high-capacity Li-ion battery provides long-lasting power support. The lightweight and portable body design makes it easy to carry around. Whether for laboratory research, teaching demonstrations, or outdoor maintenance, it is the practical electronic measurement tool. Suitable for testing and debugging electronic circuits, troubleshooting and repairing electronics, communications, computers, etc.

Specifications:
Name: 3in1 Multimeter
Material: plastics+silicone+glass

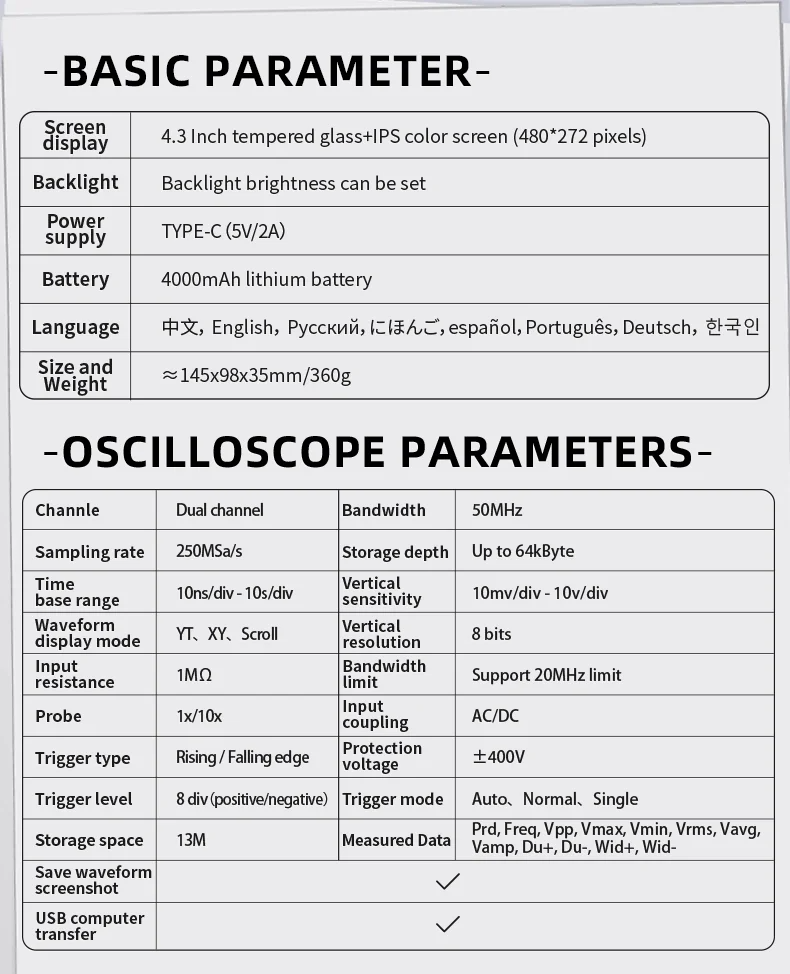

Basic Parameters
Battery: 1 * built-in 4000mAh battery (included)

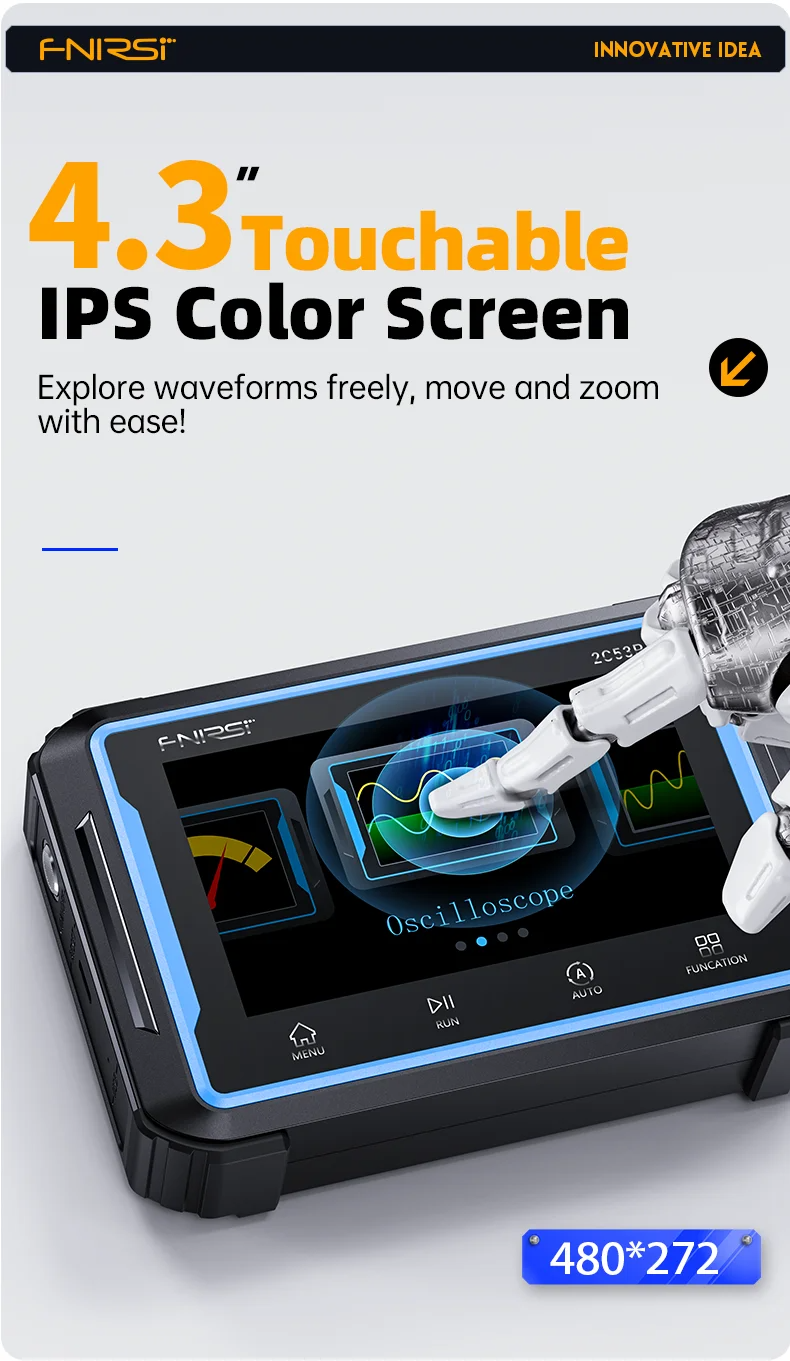

Screen size & resolution: 4.3 Inch (480*272 pixels) IPS display
Screen material: surface tempered glass
Architecture: ADC+MCU+FPGA
Backlight: brightness can be set
Charging interfave: TYPE-C(5V/2A)

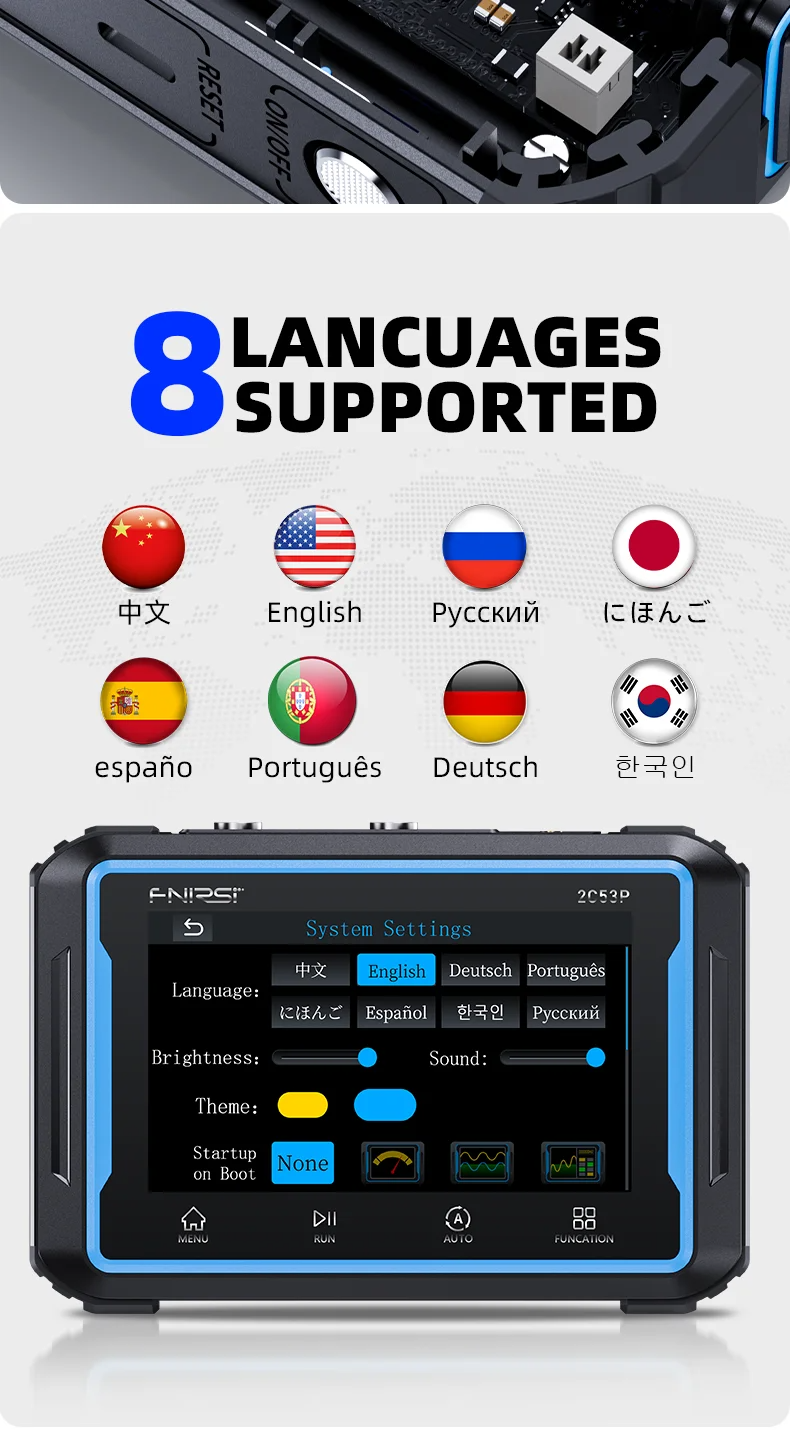

Language: Chinese, English, Pyccкий, にほんご, español, Português, Deutsch, 한국인

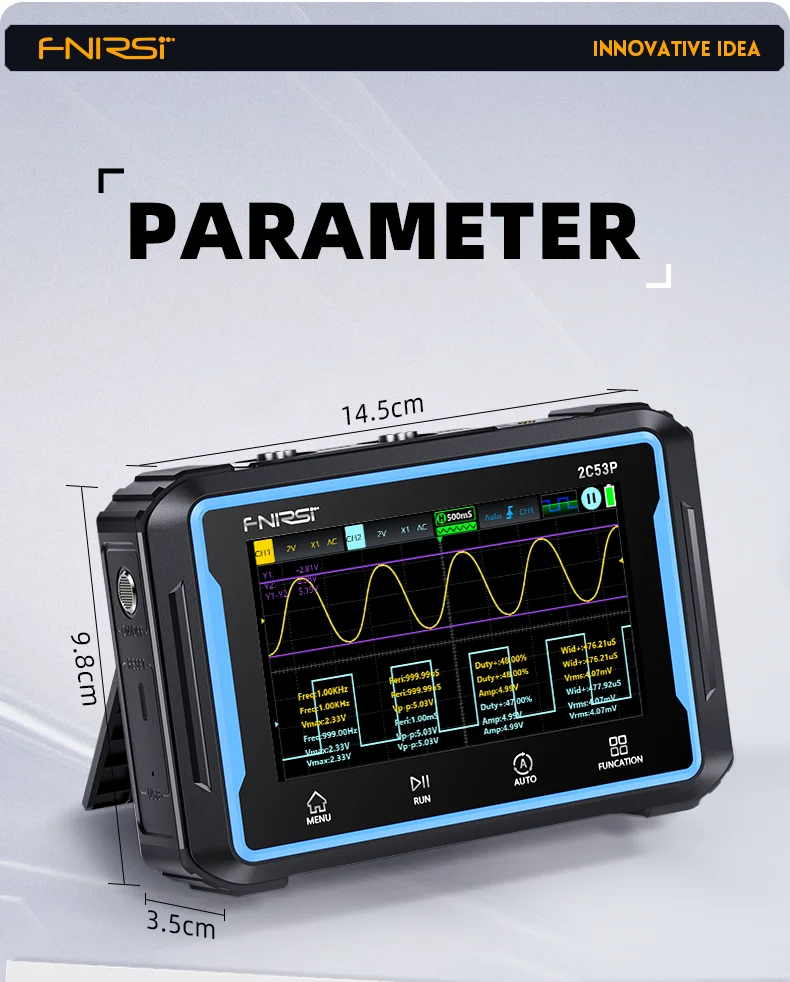

Item size: 145 * 98 * 35mm / 5.71 * 3.86 * 1.38in
Item weight: 360g / 0.79lb
Package size: 230 * 135 * 68mm / 9.06 * 5.31 * 2.68in
Package weight: 830g / 1.83lb

Oscilloscope
Channel: Dual channel
Analog bandwidth: 50MHz
Real-time sample rate: 250MSa/s
Storage depth: Up to 64kByte
Input mpedance: 1MΩ
Time base range: 10ns/div - 10s/div
Vertical sensitivity: 10mv/div - 10v/div
Vertical resolution: 8 bits
Maximum measured voltage: ±400V
Probe: 1x/10x
Storage space: 13M

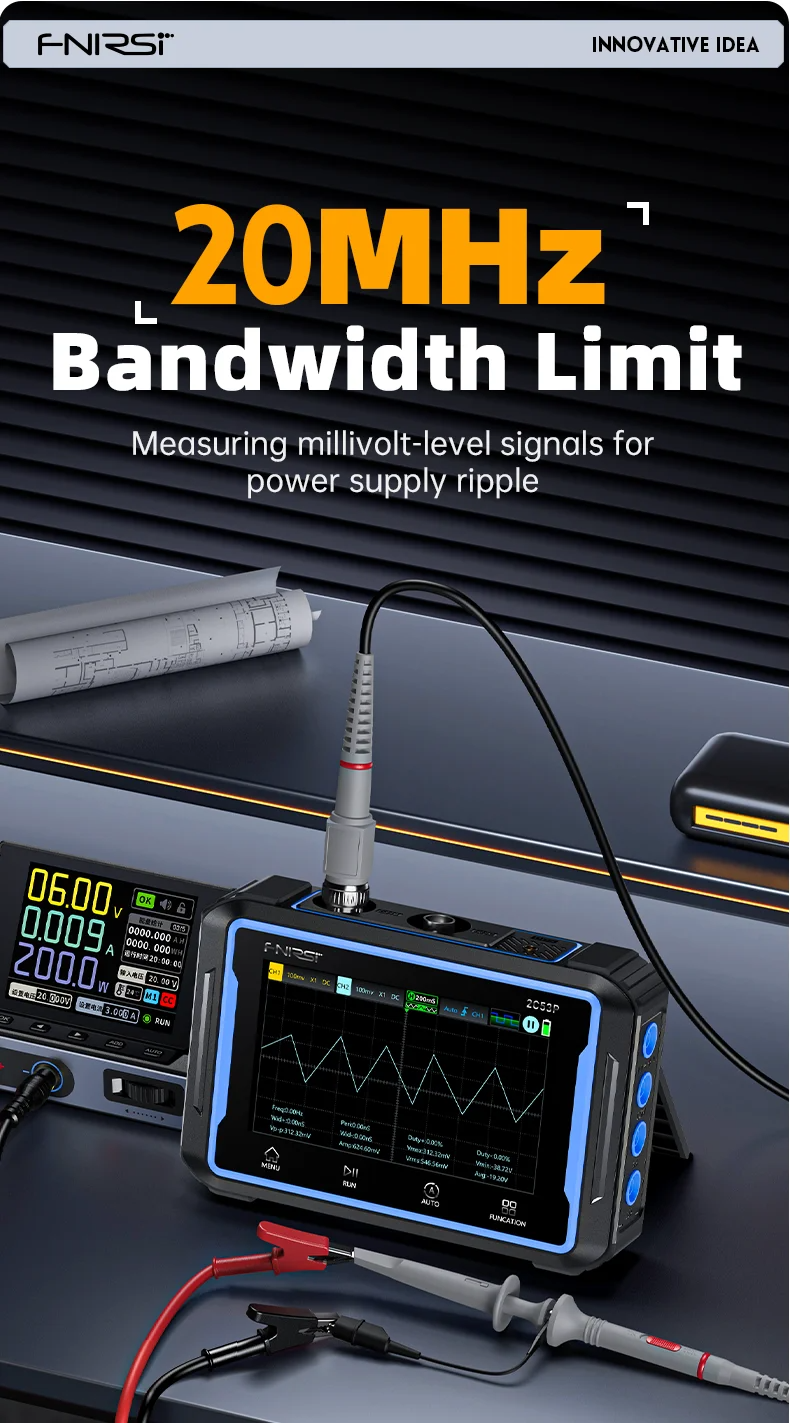

Bandwidth limit: Support 20MHz limit

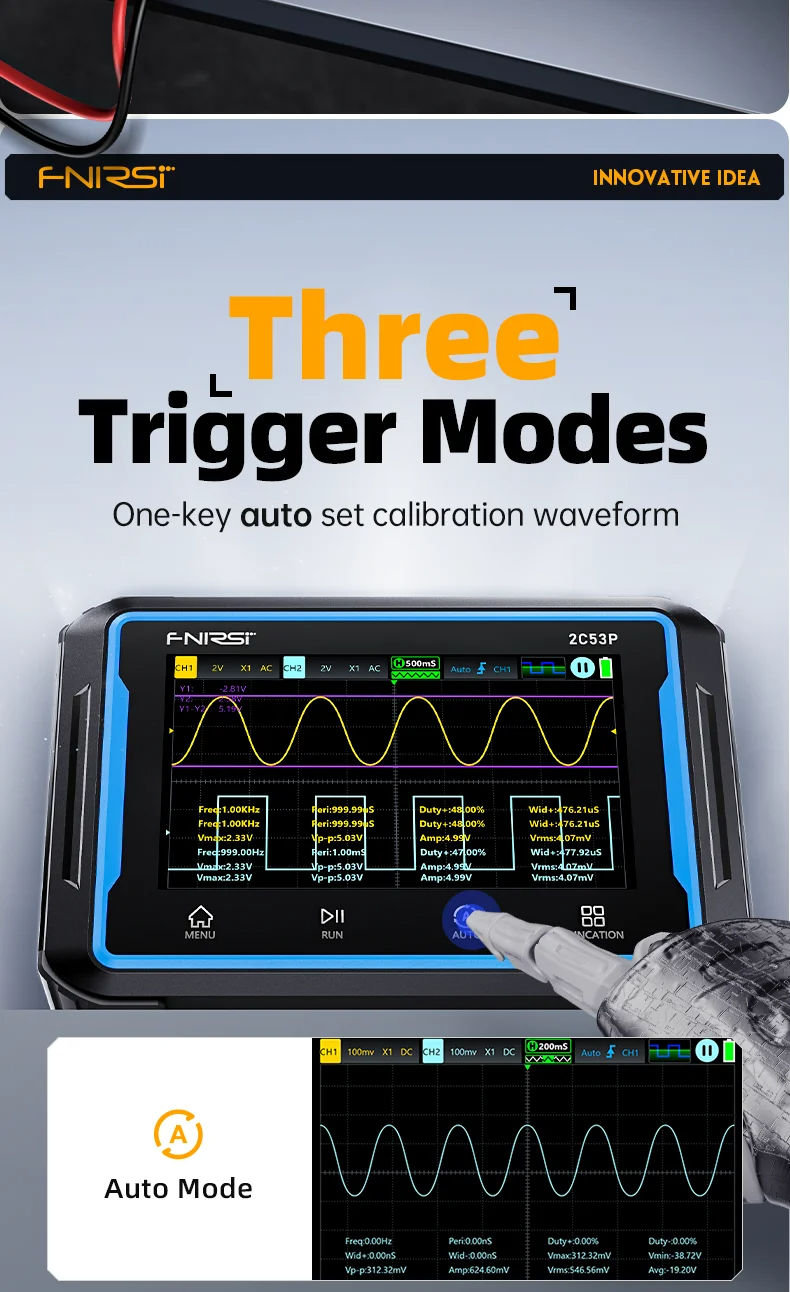

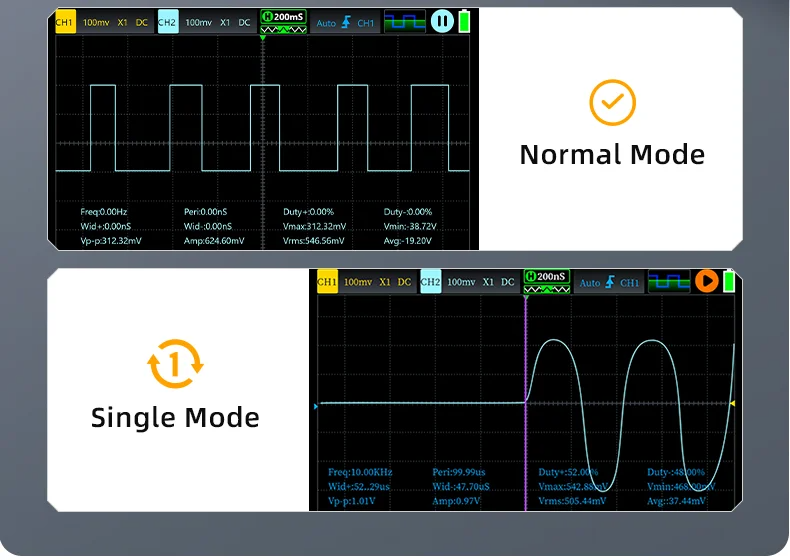

Trigger mode: AUTO/Normal/Single
Trigger type: Rising edge, Falling edge
Trigger level range: 8 cells (positive/negative)
Waveform display mode: XY/YT/Scroll
Coupling method: alternating current/direct current
Measured data: Period, frequency, peak-to-peak value, maximum value, minimum value, Average value, effective value, amplitude, duty cycle, pulse width
Math alculations: 1+2、1-2、1*2、1/2、-1、-2、|1|、|2|、FFT
Save waveform screenshot: Yes
Export waveform images from computers: Yes

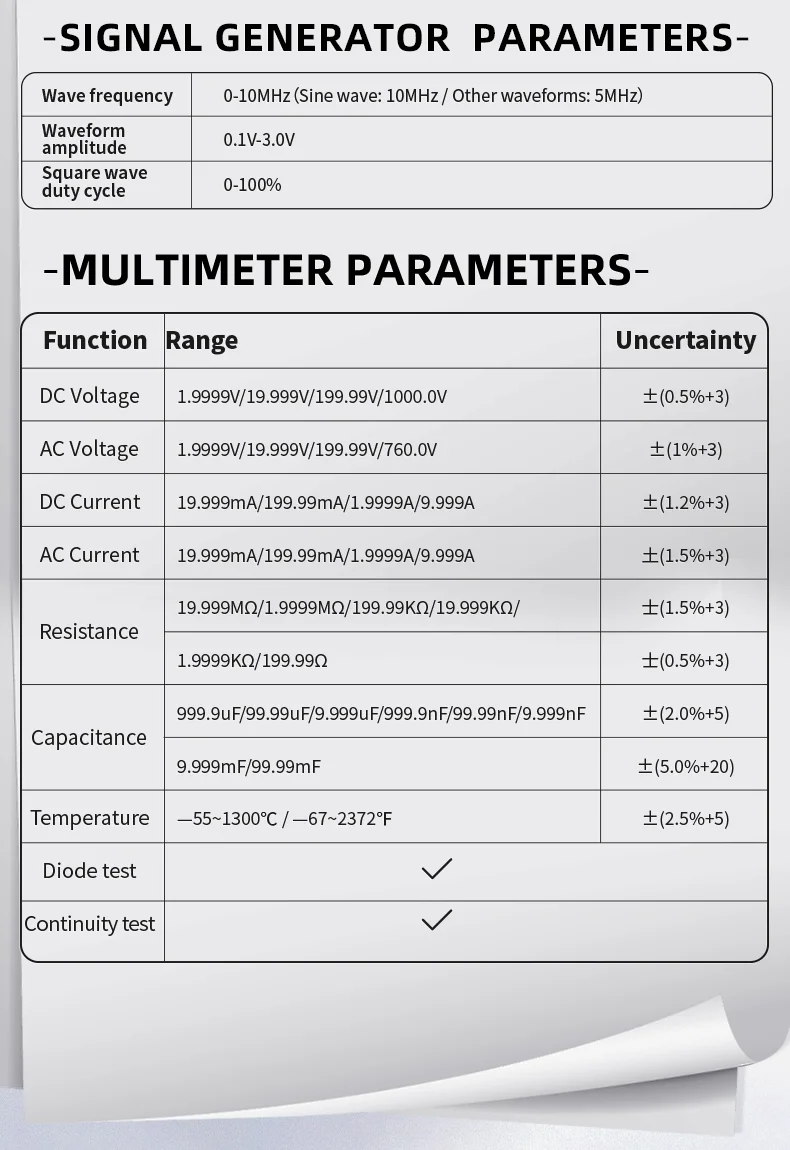

Multimeter
DCvoltage: 1.9999V/19.999V/199.99V/1000.0V, ±(0.5%+3)
ACvoltage: 1.9999V/19.999V/199.99V/760.0V, ±(1%+3)
DCcurrent: 19.999mA/199.99mA/1.9999A/9.999A, ±(1.2%+3)
ACcurrent: 19.999mA/199.99mA/1.9999A/9.999A, ±(1.5%+3)
Resistance: 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ, ±(1.5%+3); 1.9999KΩ/199.99Ω, ±(0.5%+3)
Capacitance: 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF, ±(2.0%+5); 9.999mF/99.99mF, ±(5.0%+20)
Temperature: (-55~1300℃)/(-67~2372℉), ±(2.5%+5)
Diode: Yes
Continuity test: Yes

Signal Generator
Channel: Single channel
Frequency: 0-10MHz（Sinewave: 10MHz, other waveforms 5MHz）
Amplitude: 0.1V-3.0V
Squarewav duty cycle: 0-100%
Signal type: sinusoidal waves, squarewavs, sawtooth waves, half waves, full waves, positive stepwaves, negative stepwaves, direct current signals, exponential rises, exponential falls, multi-audio signals, and sync pulses

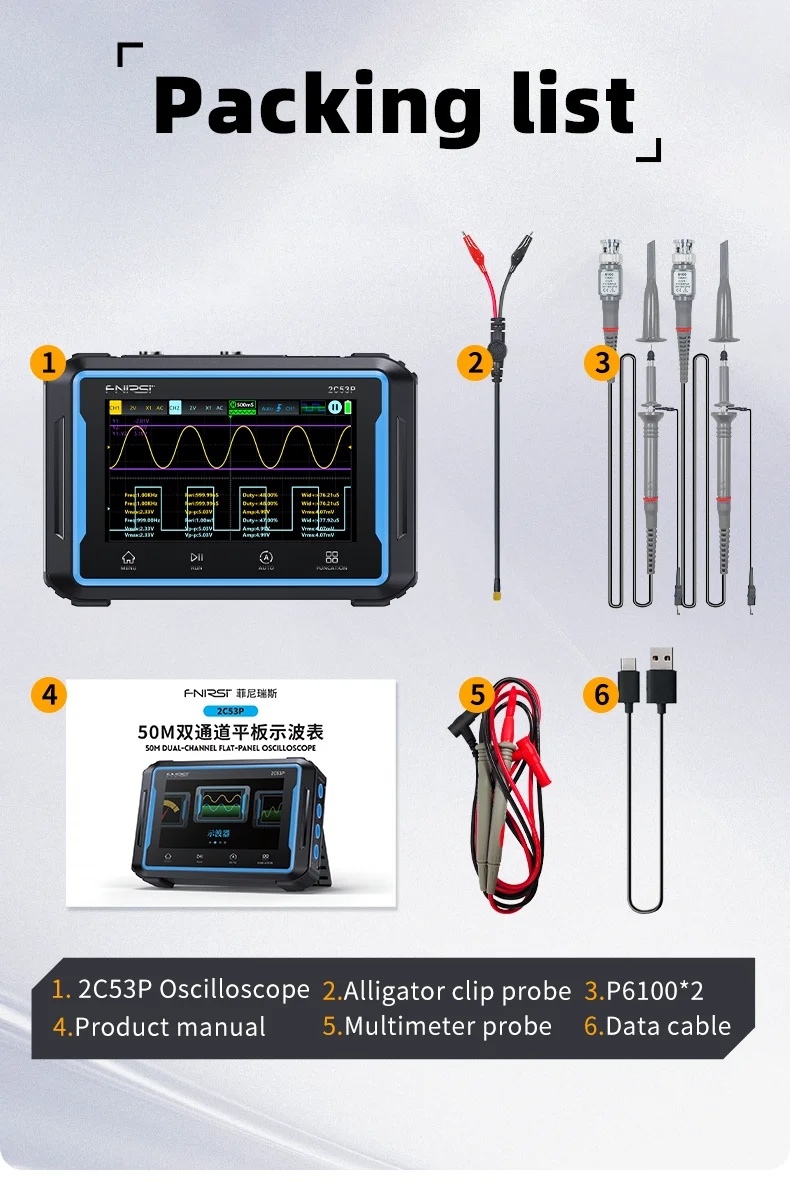

Package Included:

1 x 2C53P Meter
2 x P6100 Probes
1 x Multimeter Probe
1 x Alligator Clip Probe
1 x Data Cable
1 x Product Manual
