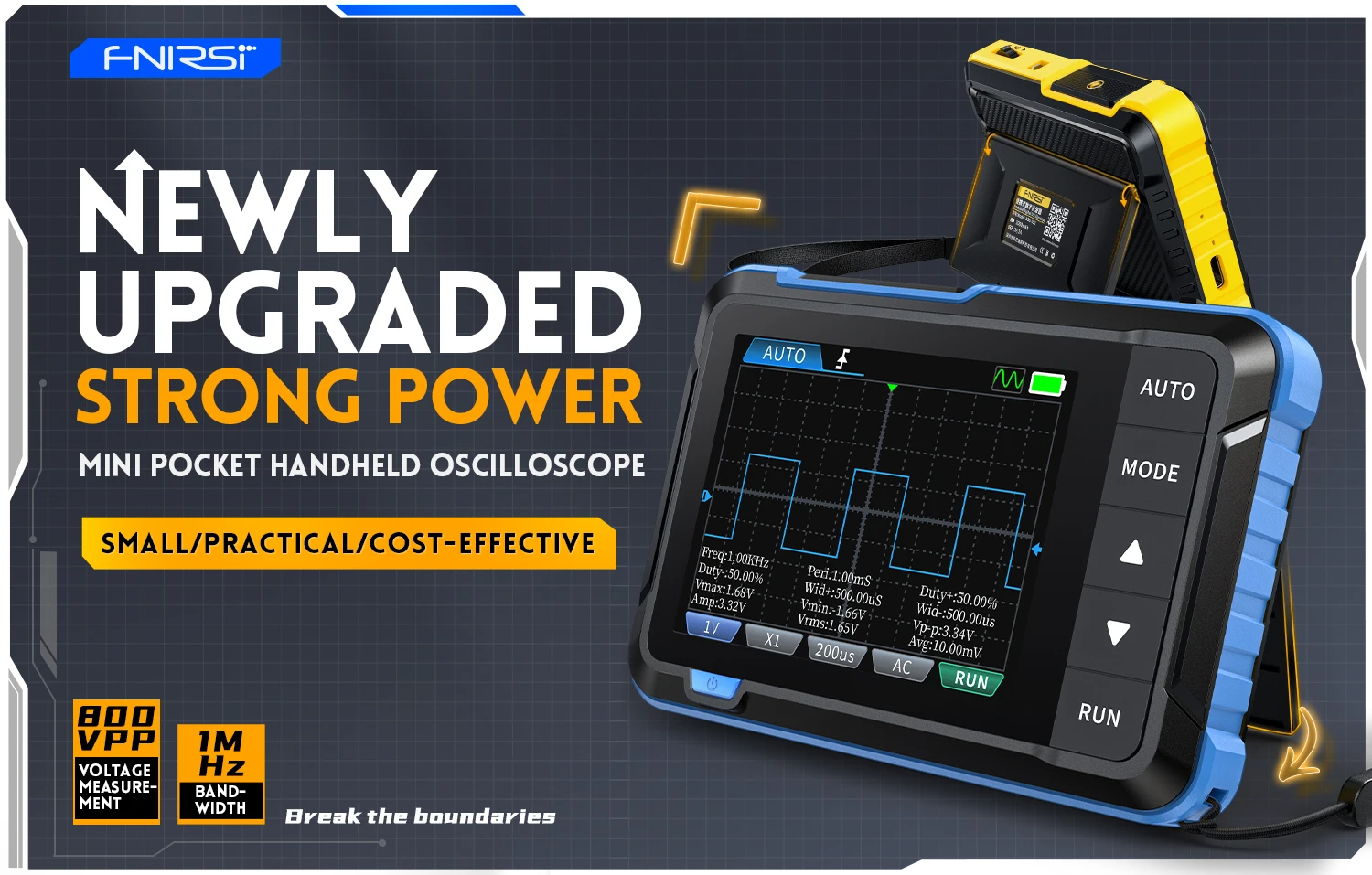

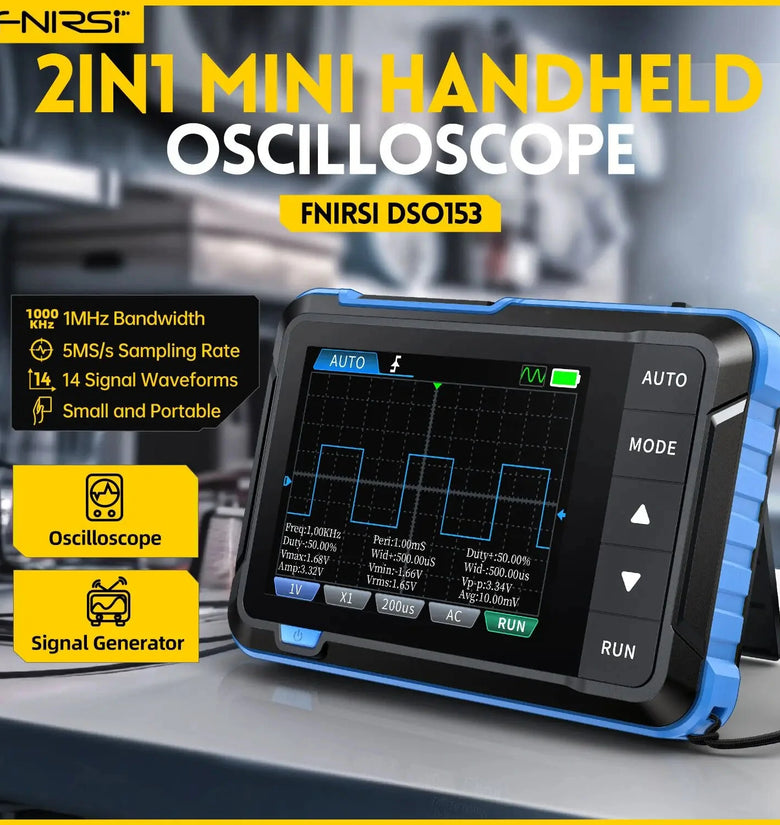

Features:

1. High-performance: This portable oscilloscope is designed with a bandwidth of 1 MHz and a 5 MSa/s sampling rate, ensuring accurate and rapid results in the field of electronics repair and maintenance.

2. Versatile Signal Generator: Features an integrated signal generator, capable of producing a wide range of waveforms including sine wave, rectangular wave, sawtooth wave, and more, with a duty cycle ranging from 0-100%.

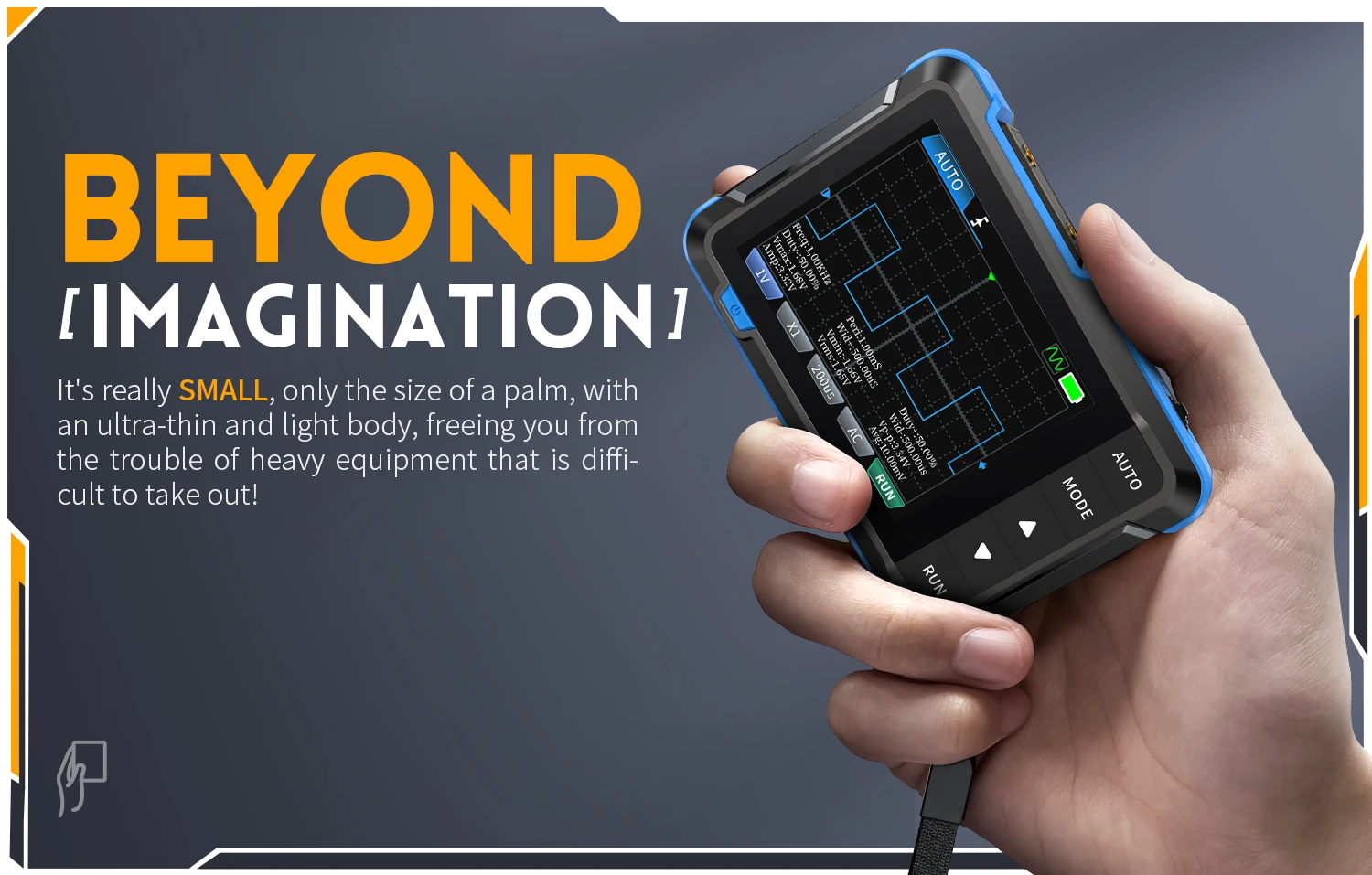

3. Compact and Lightweight: Weighing just 100 grams and with dimensions of 99 x 68.3 x 19.5 mm, this device is easy to carry and perfect for on-the-go engineers.

4. User-friendly Interface: Equipped with a 2.8-inch display with 320 x 240 PPI resolution, providing a clear view of readings and waveforms.

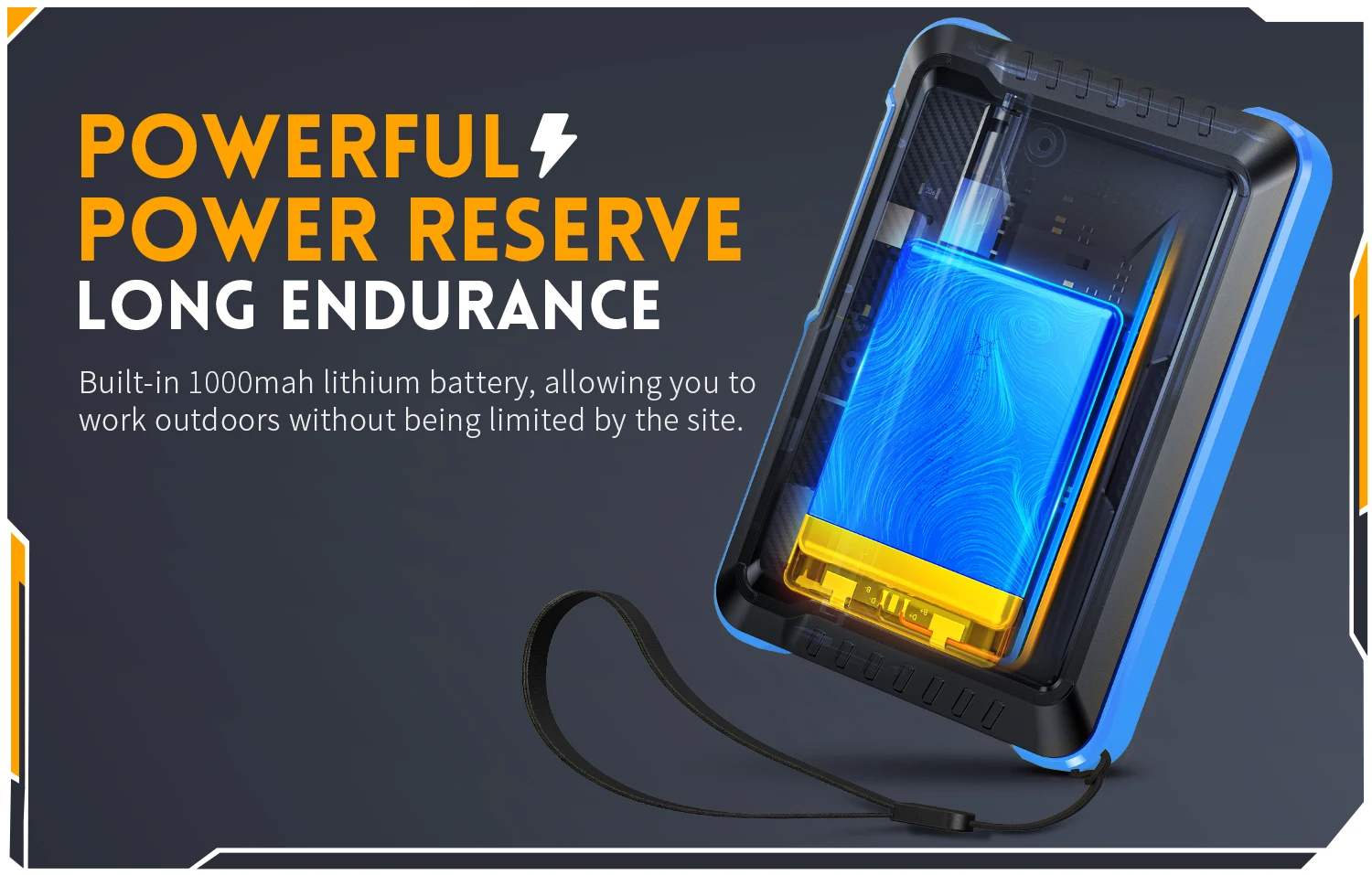

5. Long-lasting battery: Powered by a 1000mAh lithium battery for sustained use, and can be conveniently charged via USB (5V/1A).

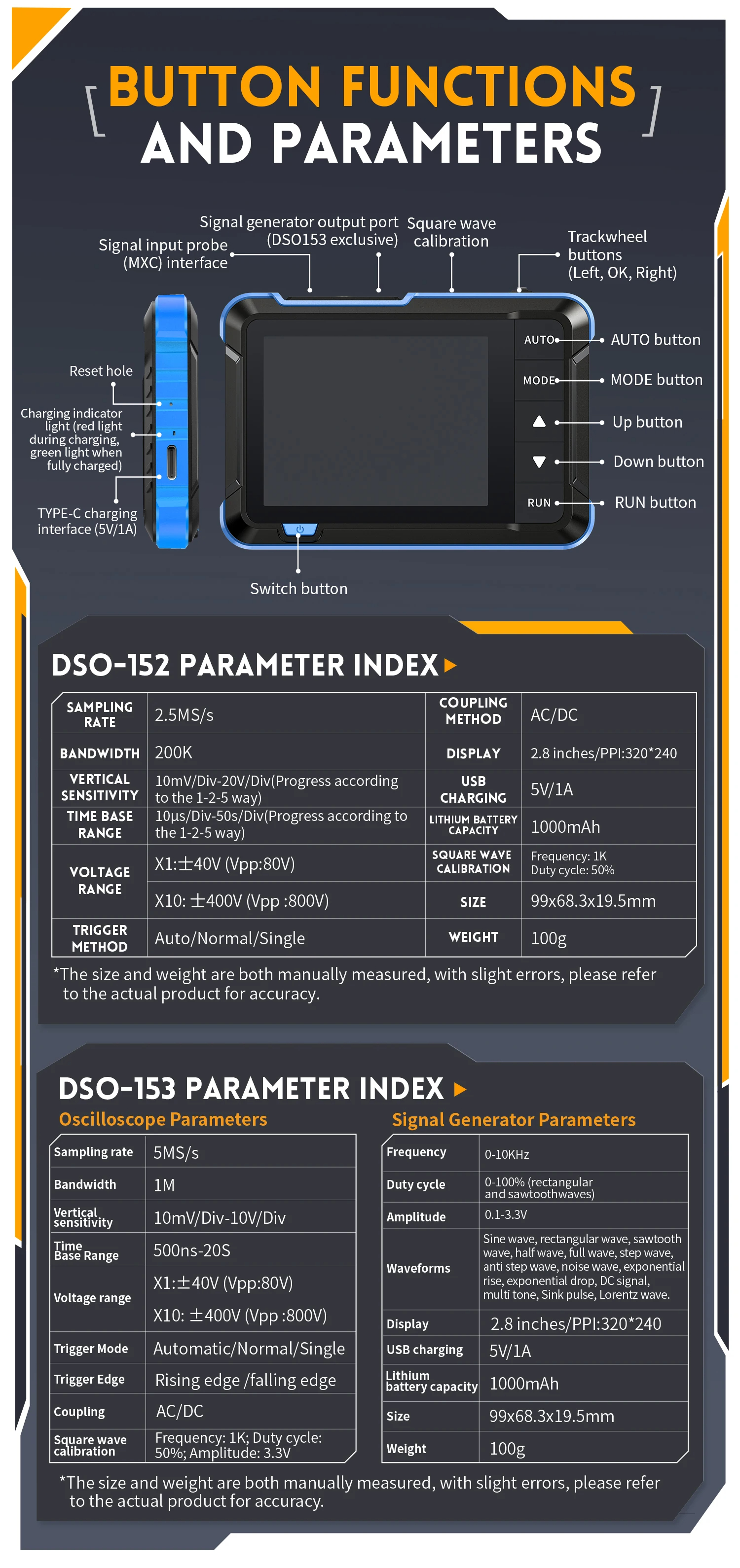

Specifications:

Brand: FNIRSI

Model: DSO153

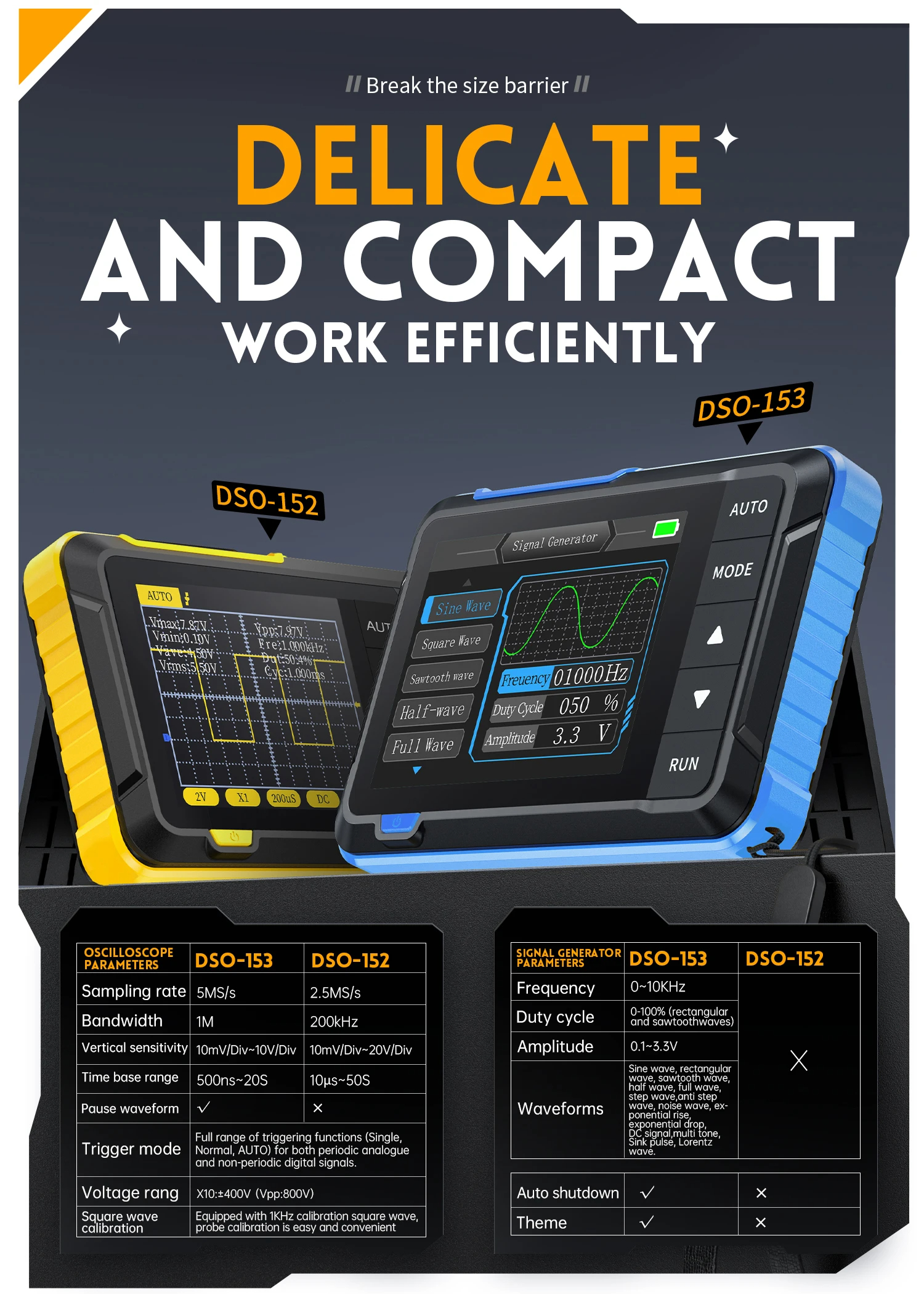

* Mini Oscilloscope *

Sampling rate：5MSa/s

Bandwidth：1MHz

Vertical sensitivity：10mV/Div-20V/Div（Progress according to the 1-2-5 way

Time base range：500ns/Div-20s/Div（Progress according to the 1-2-5 way

Voltage range：X1:士40V (Vpp:80V) X10: 士400V (Vpp :800V)

Trigger method：Auto / Normal / Single

Coupling method：AC/DC



* Signal generator *

Frequency：0-10KHz

Duty cycle0-100% (rectangular and sawtooth

waves)

Amplitude0.1-3.3V

WaveformsSine wave, rectangular wave, sawtooth

wave, half wave, full wave, step wave,

anti step wave, noise wave, exponential

rise, exponential drop, DC signal,

multi tone, Sink pulse, Lorentz wave.



* Other Parameters *

Display：2.8 inches/PPI:320*240

USB charging：5V/1A

Lithium battery capacity：1000mAh

Size：99x68.3x19.5mm

Weight：100g

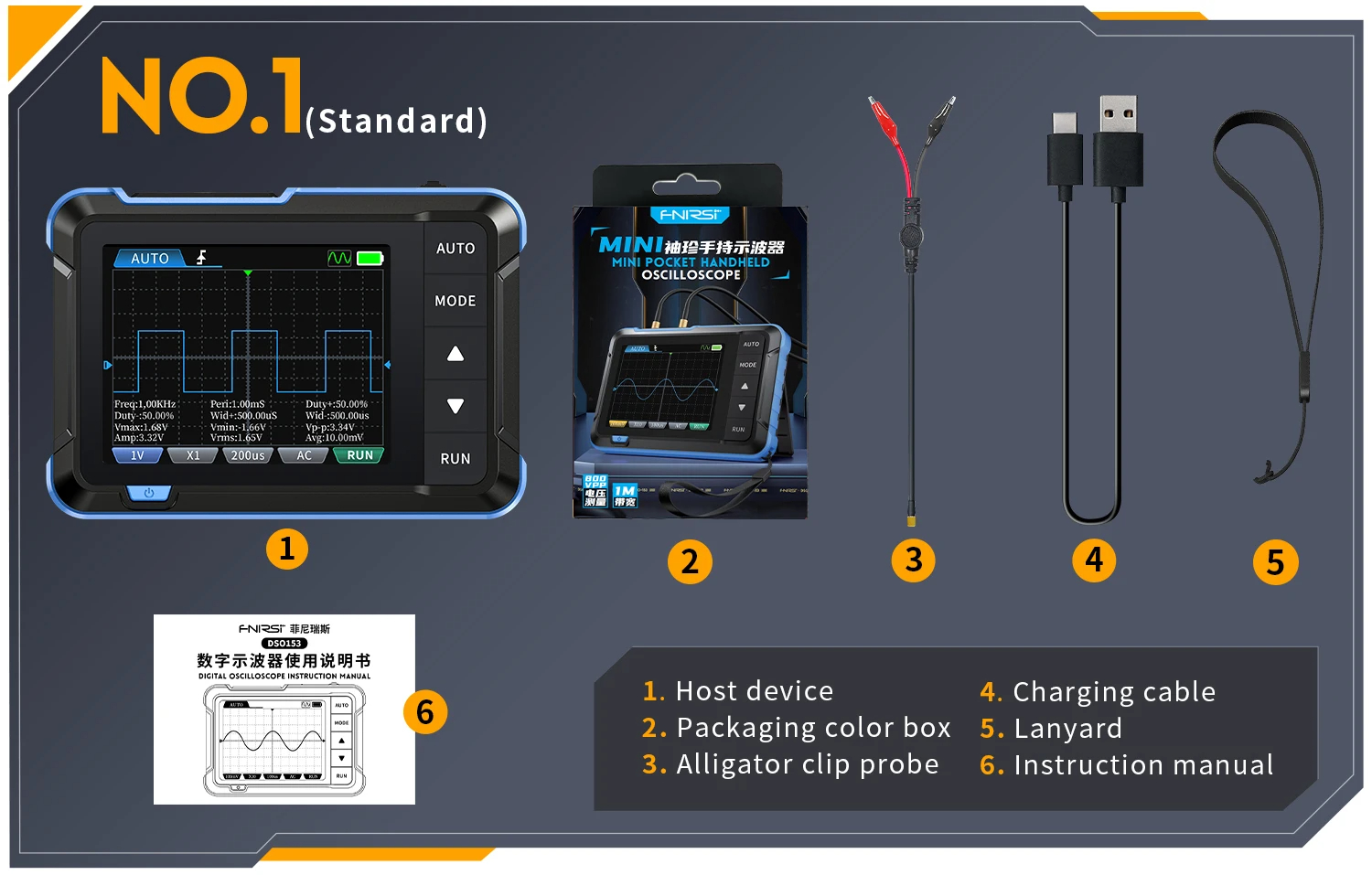

Package included:

Type A: Standard Version

1 x Host Device

1 x Alligtor Clip Probe

1 x Charging Cable

1 x Lanyard

1 x User Manual

1 x Packaging Color Box



Type B: Upgraded Version

1 x Host Device

1 x P6100 High Voltage Probe

1 x Adapter

1 x Alligator Clip Probe

1 x Charging Cable

1 x Lanyard

1 x User Manual

1 x Packaging Color Box
