Features:

Wide Frequency Range: Covering HF/VHF/UHF bands, this Mini1300 Antenna Analyzer operates within the frequency range of 0.1-1300MHz, providing comprehensive measurement capabilities.

Impedance Analysis: Measure S parameters and impedance accurately with this analyzer, enabling you to assess SWR, R, +Jx, -Jx, and |Z| for efficient antenna analysis.

Multiple Measurement Modes: Choose between single point measurement, sweep (frequency sweep), and TDR mode for flexible analysis and diagnostic procedures.

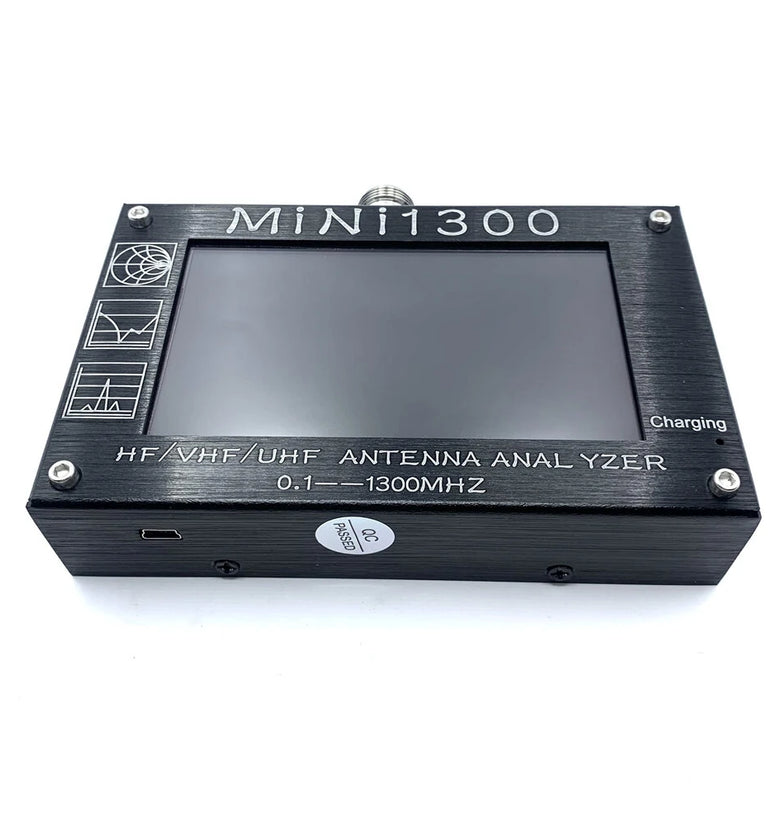

User-Friendly Display: Equipped with a 4.3-inch (109.2mm) TFT LCD display, the analyzer offers numerical display, curve display, and analog chart options, ensuring clear and intuitive visualization.

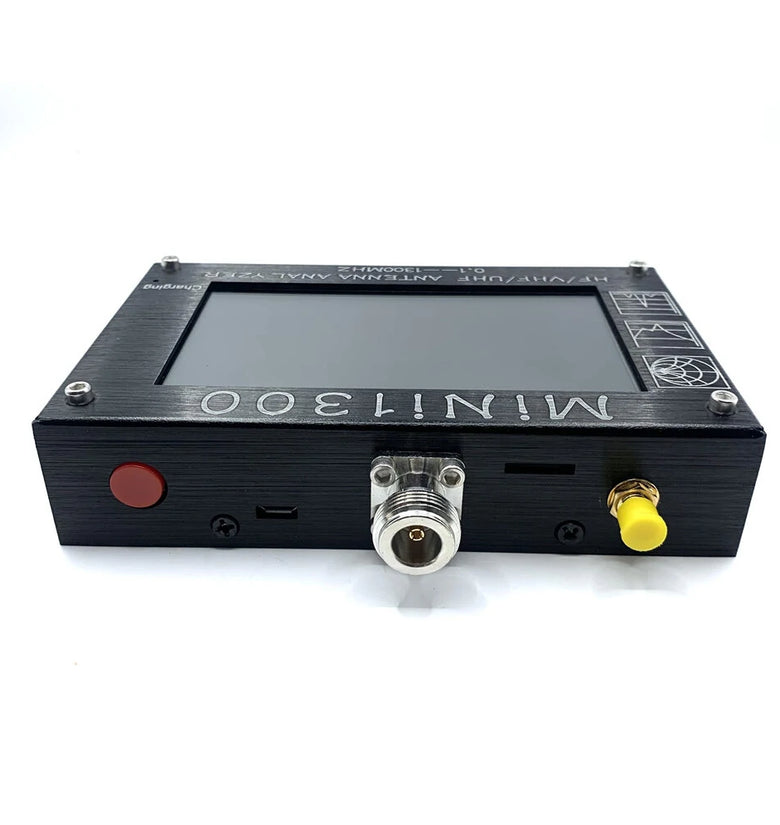

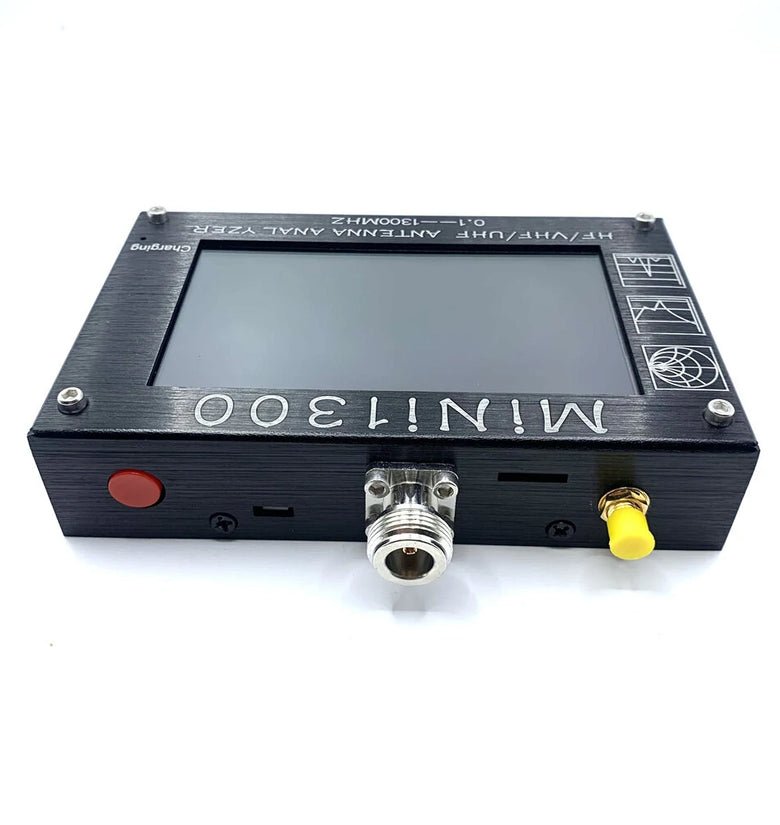

Convenient Connectivity: The analyzer features UHF N-type and SMA connectors for easy and reliable connections to various antennas and devices.

Capacitive Touchscreen: Enjoy a seamless user experience with the all-capacitive touchscreen display, eliminating the need for physical buttons during operation.

Versatile Power Options: Power the analyzer through USB or the internal power supply, which includes a built-in charging circuit and DC-DC booster for efficient charging. The maximum charging current is 5V/1.5A.

Compact and Portable Design: With dimensions of approximately 133 x 85 x 29mm (5.2 x 3.3 x 1.1in), excluding protruding ports, this analyzer is compact and easily portable.



Specifications:

DIY Supplies: Electrical

Interface: USB

Model Number: Antenna Analyzer

Frequency Range: 0.1-1300MHz (HF/VHF/UHF continuous coverage)

Input/Output Impedance: 50 ohms

Measurement Parameters: SWR, R, +Jx, -Jx, |Z|, return loss

Measurement Modes: Single point measurement, sweep (frequency sweep), and TDR mode

SWR Measurement Range: 1.0-1999 (single point mode), 1.0-20.0 (sweep mode)

Display Mode: Numerical display, curve display, analog chart

Connector Type: UHF N-type connector, VNA: SMA

LCD Size: 4.3-inch (109.2mm) TFT LCD Display (480x272 resolution)

Touch Screen Type: Capacitive

Power Supply: USB or internal power supply with built-in charging circuit and DC-DC booster

Maximum Charging Current: 5V/1.5A

External Storage Method: TF card

Dimensions: Approximately 133 x 85 x 29mm (5.2 x 3.3 x 1.1in) excluding dimensions of protruding ports



Package Included:

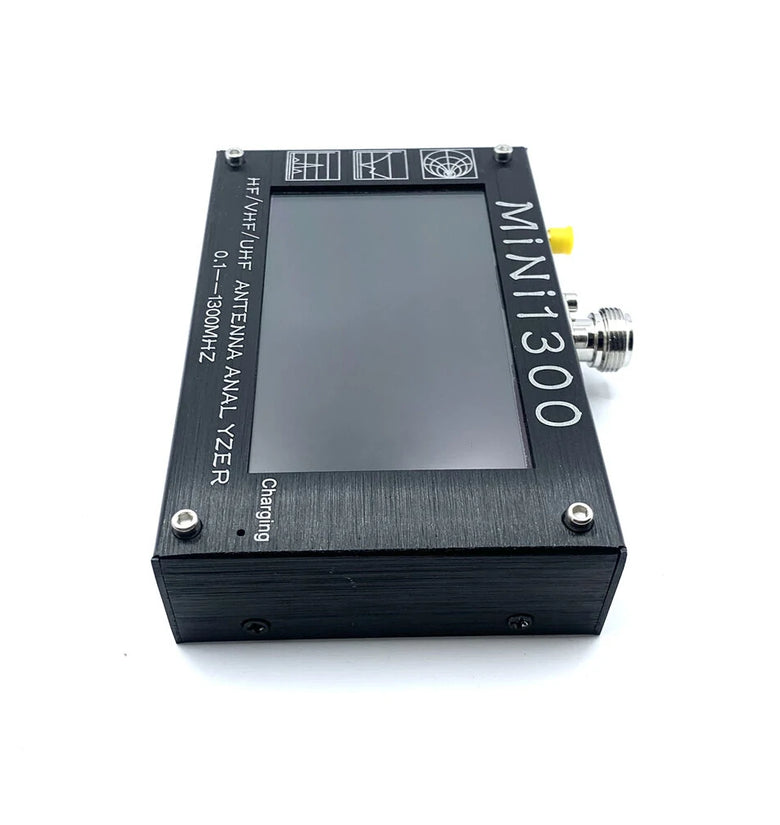

1 x Mini1300 Antenna Analyzer

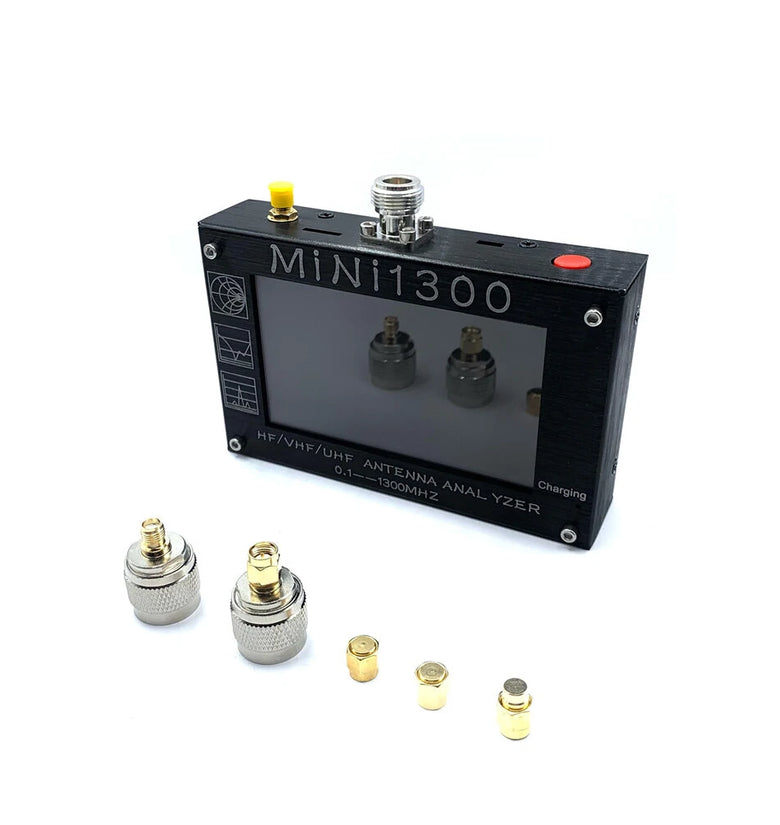

1 x SMA OPEN-SHORT-LOAD Calibration Kit

1 x USB Cable

1 x User Manual (English)
