Functions:

1. TDR theory to measure length of cat5e, cat6 and cat7 cable, coaxil cable, telephone cable.

2. Wiremapping with length and provide the distance to fault information.

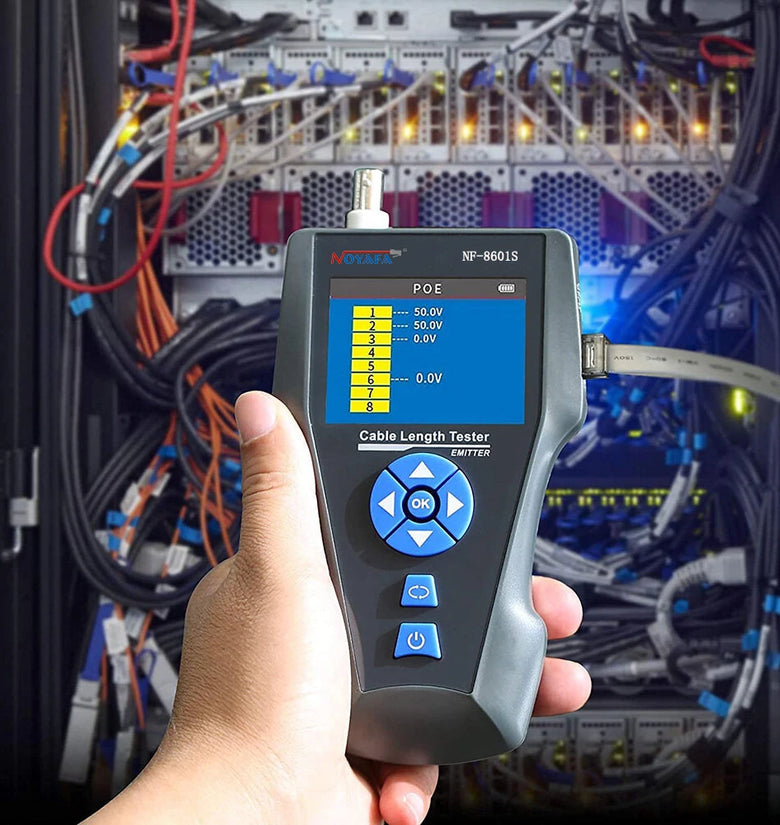

3. PoE function: identify which pins are providing power and detect how much voltage.

4. PING function to test network performance, data packet, MIN&MAX time.

5. Quickly find the targeted cable without stripping isolation among unknown cables.

6. Hub blinks for locating network port by the flashing port light on Hub / Switch.

7. Voltage detector: included in receiver (90~1000V)



Benefits:

1. Tone traces cable with complete AC fliter.

2. TF card function to export data from computer (50sets, TXT format)

3. 2 scan modes: common switch and PoE switch

4. 3.7V lithium battery for power supply and 2.8 inch color screen



Technical indexes:

NF-8601S Transmitter specifications

IndictorLCD 320x240 mm, with backlight

Cable test typesSTP/UTP 5E,6E network , telephone , coaxial cable.

Max. distance of wiremap1000 m

Max. distance of tracing1000m

Max. distance of cable length1000 m

Min. distance of calibration50 m

Accuracyup to 98% ( after calibration )

Compatible connectorsRJ11, RJ45, PING/POE, BNC

Cable map indicationLCD (#1-#8)

Battery Type3.7V lithium battery 1800mAh

Work temperature / humidity10℃ ~ -60℃ / 0℃~70℃

Dimension(LxWxD)173x92x34mm

NF-8601S Receiver specifications

Cable huntingRJ11，RJ45, BNC

Types of cable≥ 2 cores



Package included:


Type A: NF-8601W

1 x NF-8601W Transmitter

1 x NF-8601W Receiver

1 x Charing Adaptor

1 x Telephone Line adapter

1 x Network Cable Adapter

1 x Cable Clips

1 x User Manual

1 x Carry Bag

1 x Gift Box

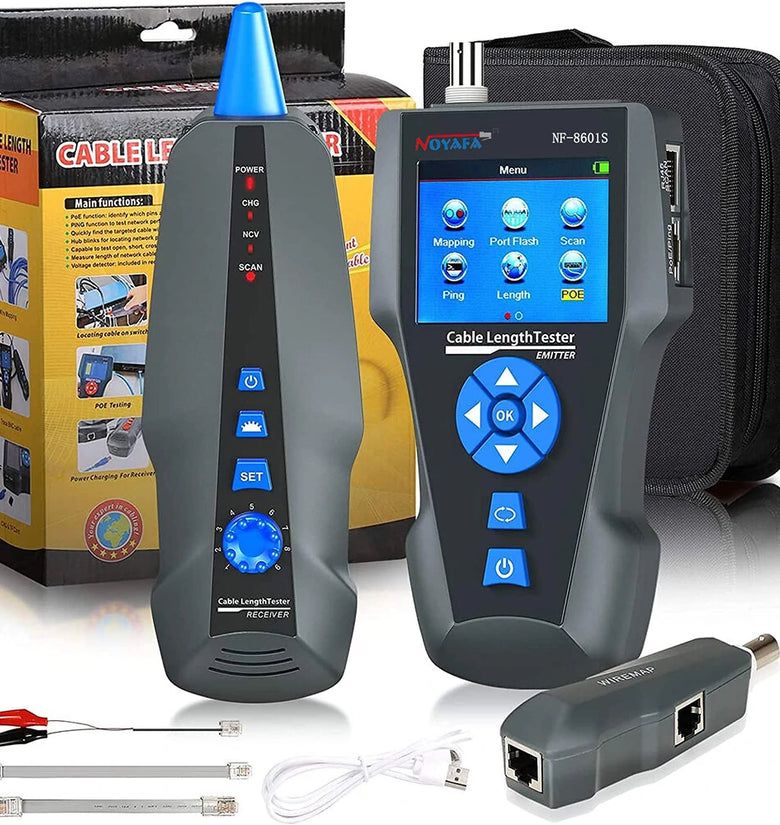

Type B: NF-8601S

1 x NF-8601S Transmitter

1 x NF-8601S Receiver

1 x Telephone Line Adapter

1 x Tf Memory Card

1 x Cable Clips

1 x Carry Bag

1 x Gift Box

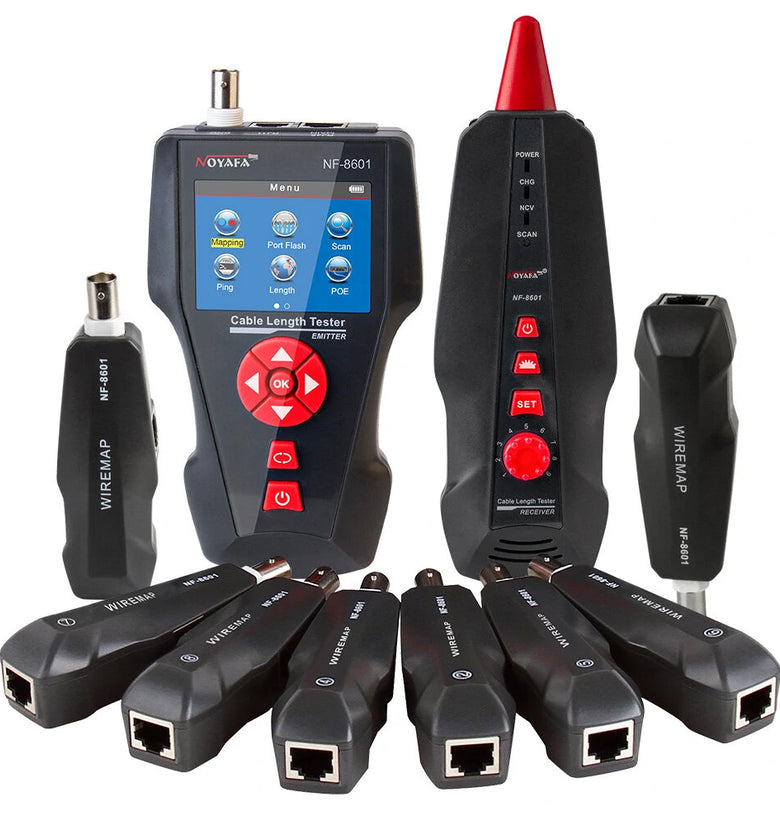

Type C: NF-8601

1 x NF-8601 Transmitter

1 x NF-8601 Receiver

2 x Bulit-in battery

1 x Adapted telephone line

1 x Adapted network cable

1 x Cable clips

1 x Charging adaptor

1 x Carry Bag

1 x Gift Box
