Specifications:

Input Frequency Range: 100kHz to 800MHz (normal mode), up to 6GHz (ULTRA mode)

Input Impedance: 50 ohm (attenuation ≥ 10dB)

Input Attenuation: 0dB to 31dB (1dB steps when LNA inactive)

Maximum DC Input: ±5V DC

Absolute Maximum Input Level: +6dBm (0dB internal attenuation)

Absolute Maximum Short-Term Peak Input Power: +20dBm (30dB internal attenuation)

Suggested Maximum Input Power: 0dBm (internal attenuation in automatic mode)

Best Measurement Input Power: Below -25dBm

Input Intercept Point (IIP3): +15dBm (0dB internal attenuation)

1dB Compression Point: -1dBm (0dB internal attenuation)

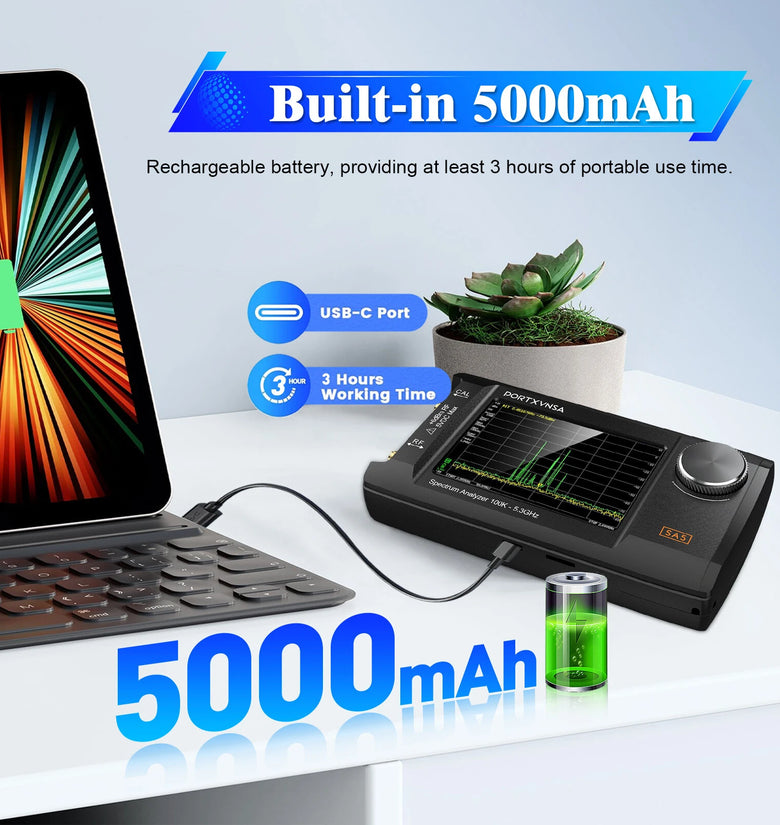

Battery Capacity: 5000mAh

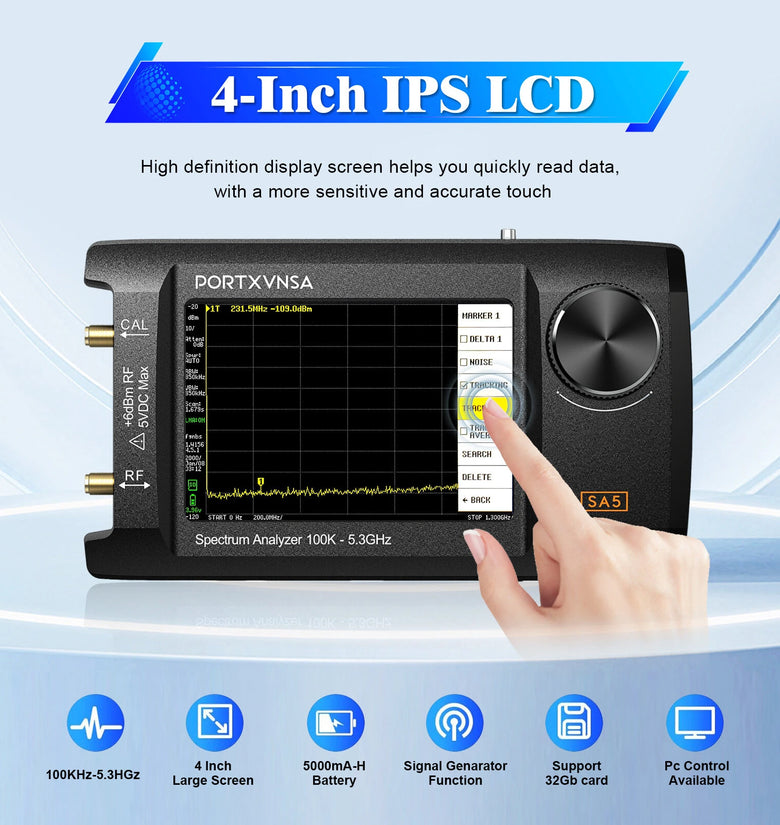

Display Screen: 4 inch

Optional Type:

Type A: Without 32GB MicroSD Card

Type B: With 32GB MicroSD Card



Features:

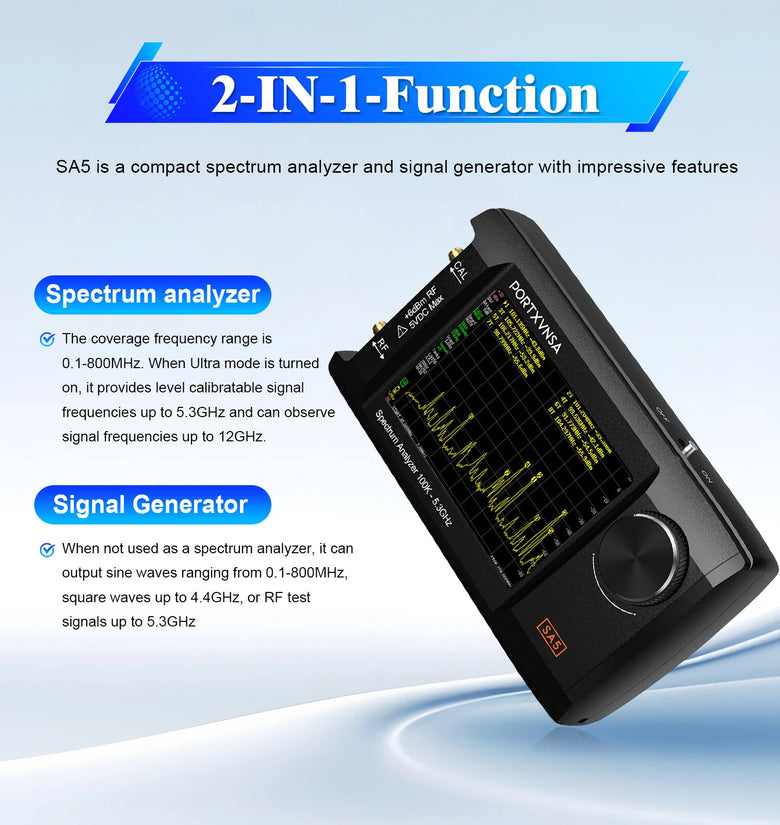

Wide Frequency Range: Covers 100kHz to 800MHz in normal mode, extending up to 6GHz with ULTRA mode, ensuring versatility in applications.

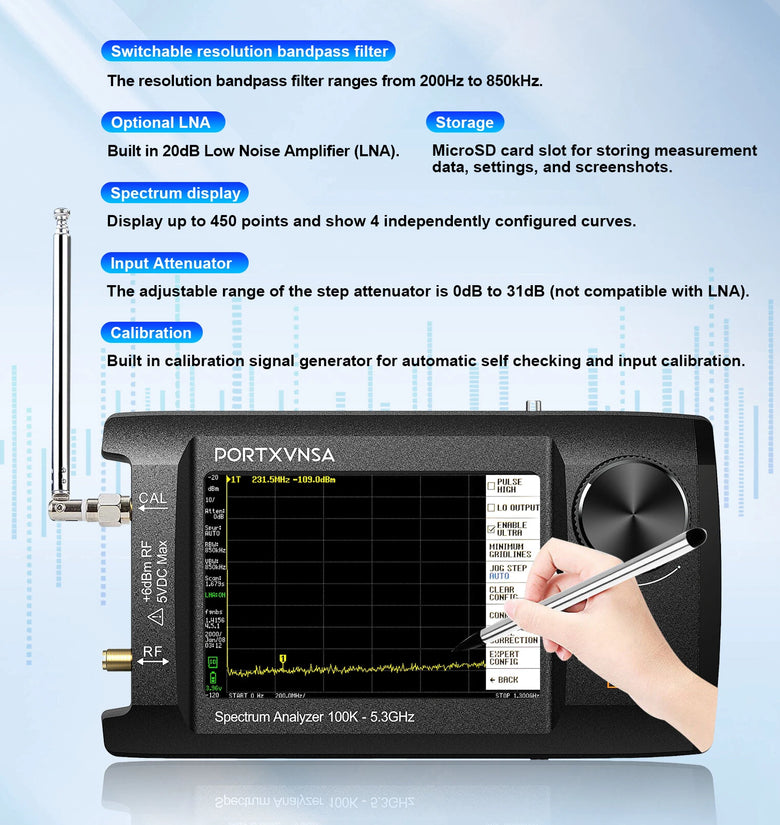

High Precision Attenuation: Customizable manual and automatic input attenuation from 0dB to 31dB in 1dB steps, providing accuracy and control.

Enhanced Sensitivity: Built-in 20dB LNA with a noise figure of 5dB, improving signal test and clarity.

Robust Phase Noise Performance: Features low phase noise of -108dB/Hz at 100kHzoffset, ensuring signal integrity and reliability.

Comprehensive Scanning Capabilities: Supports over 1000 points/second scanning speed with high on-screen resolution up to 450 measurement points.



Package Included:

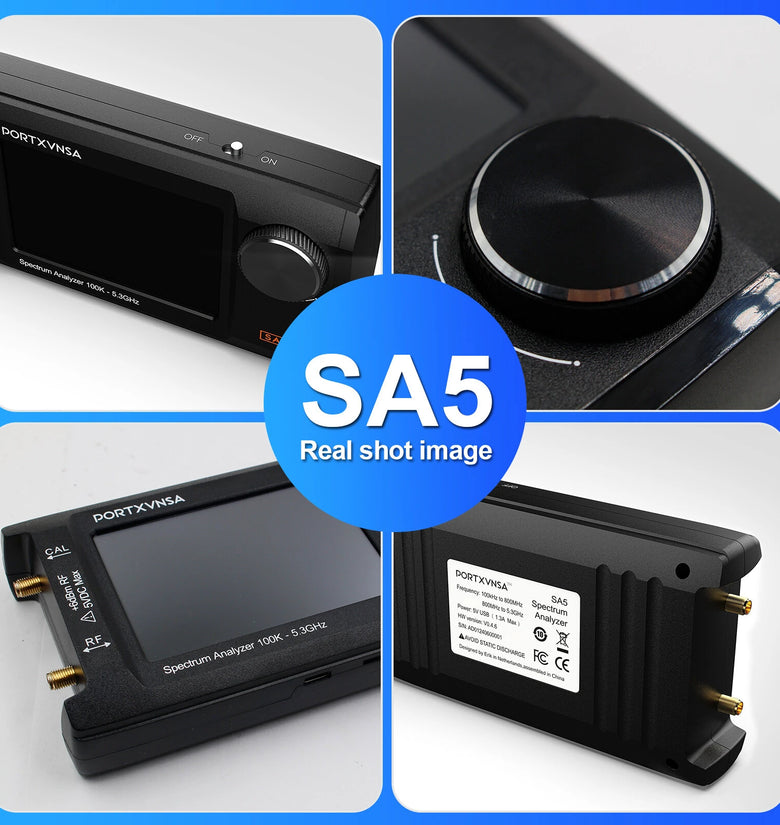

1 x SA5 Instrument

2 x 30cm RG405 SMAJB2/SMAJB2 RF Cables

1 x SMA-SMA Barrel Connector

1 x Antenna With SMA Connector

1 x Touch Pen

1 x Lanyard Touch Sheet

1 x User Manual

1 x USB Cable

1 x Carrying Case

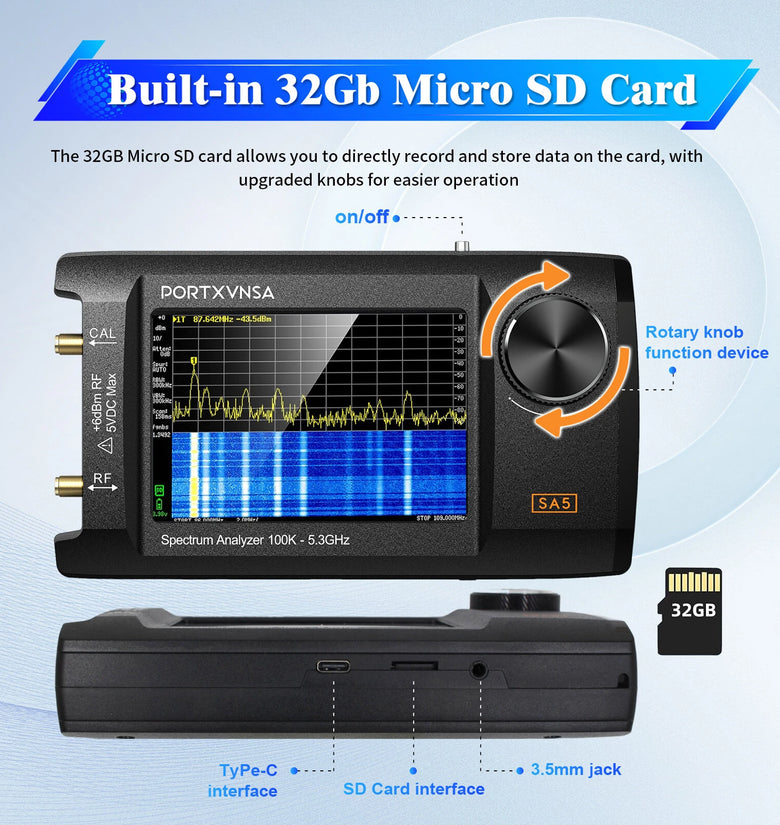

1 x 32GB MicroSD Card (insert into console）【Only Type B Have】
