Description:


5 interface display modes.

Dynamic simulation display bar.

Switch between normal mode and peak hold mode.


According to the fitting algorithm of detector diode characteristics, the accuracy is better than ± 5%.


High-speed average detection mode, real-time efficiency display.


The standing wave is greater than 2.0 intermittent beep alarm, and the standing wave is greater than 3.0 continuous beep alarm.


It is compatible with g8gyw open source software code, and free code modification brings more fun.


Built-in lithium battery can be used for more than 50 hours at a time.




Parameters:


Frequency range: 1.6-50MHz


Power measurement range: 0.5W-150W


Standing wave measurement range: 1.0-99.9


Insertion loss: ＜ 0.12dB


Insertion standing wave: 1.6-30MHz ≤ 1.02; 30-50MHz≤1.05


Measurement accuracy: better than ± 5%


Impedance: 50 Ω


Standing wave alarm: ≥ 2.0 intermittent alarm, ≥ 3.0 continuous alarm (with shutdown function)

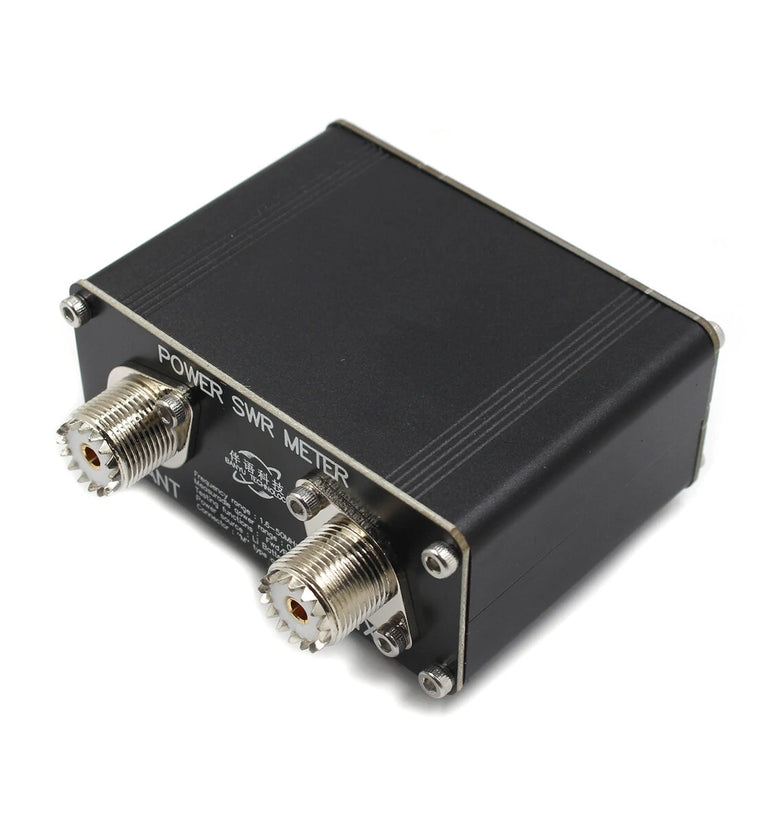

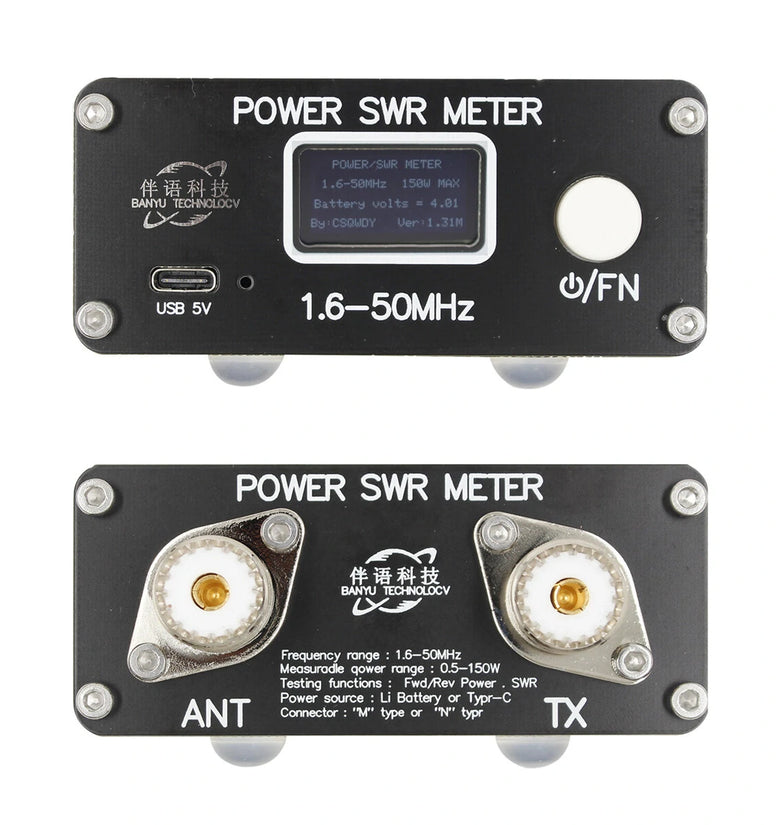

RF interface type: SL16-M


Display content: forward power; Standing wave; Antenna power; Efficiency.


Power supply: built-in 3.7V/900mAh rechargeable lithium battery or USB type-c


Shutdown power consumption: ＜ 0.1uA


Screen size: 0.96 inches


Screen type: OLED


Data communication: USB type-c

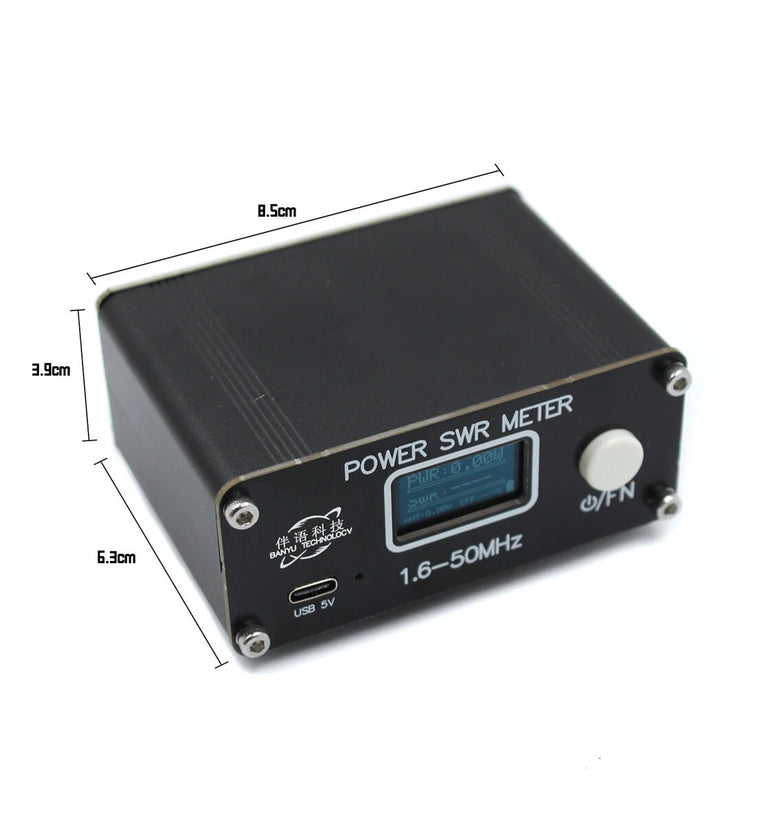

Overall size: 88mm * 38mm * 64mm (excluding protruding part)


Net weight of complete machine: 190g




Special reminder:


the above parameters have been measured by professional instruments and are true and effective. 150W continuous detection; More than 500W will damage the detection components.


Brief introduction:

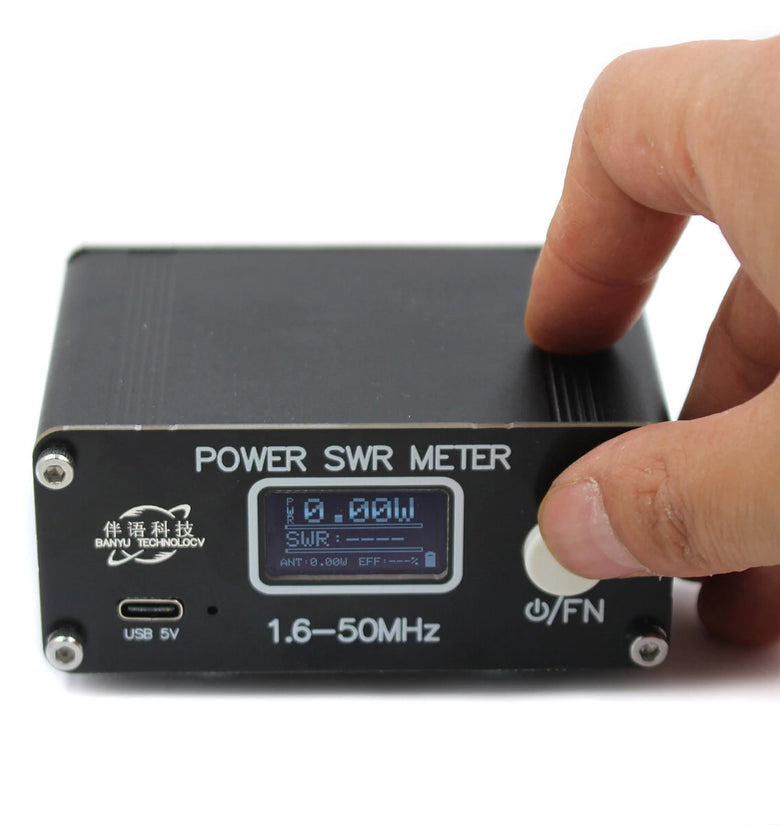

Long press on/off, short press on/off to switch the display interface, and double click on the switch for standing wave alarm; Three-click to switch between normal mode and peak hold mode.


There are 5 display interfaces in total, which are automatically saved and called automatically next time.


The charging red light shows that the light is off when it is full.

Package Included:

1 x Power Meter



NOTE:

Please allow slight measurement deviation due to manual measurement.

Due to the different monitor and light effects, the actual color of the item might be slightly different from the color shown in the pictures.
